250℉/121℃ PP绝缘铅护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
IEEE Std. 1019
API RP 11S5
API RP 11S6

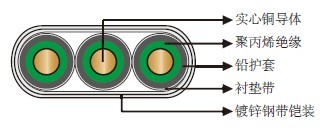

结构
导体：
实心裸铜导体。
绝缘：
聚丙烯绝缘。带金属钝化剂和聚粘结层。
护套：
铅护套。
带：
纵向缠绕，橡胶被覆，织物衬垫带。
铠装：
镀锌钢带铠装。
尺寸和重量
5KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYPQ-121-5kV-3G4 |
4 |
21.1 |
0.20 |
5.2 |
0.09 |
2.3 |
1.60 x 0.62 |
40.6 x 15.7 |
1700 |
2529 |
QYPQ-121-5kV-3G2 |
2 |
33.6 |
0.26 |
6.6 |
0.09 |
2.3 |
1.76 x 0.67 |
44.7 x 17.0 |
2100 |
3124 |
QYPQ-121-5kV-3G1 |
1 |
42.4 |
0.29 |
7.4 |
0.09 |
2.3 |
1.85 x 0.70 |
47.0 x 17.8 |
2400 |
3571 |
其他导体规格可选。
