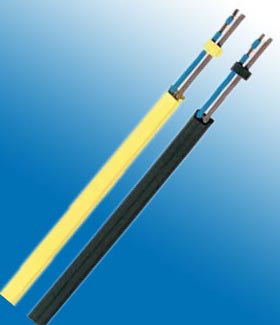

ASI-Bus
应用
ASI是遵循欧标EN 50295,国际标准IEC 62026-2的网络系统,用于最低一级的现场总线系统(二元的传感器和执行器)。数据和能量通过非屏蔽、几何编码的两芯扁平电缆在控制装置和周边设备之间传输。导体通过高端技术在ASI模块中连接。特殊的外护套可以抗植物油,动物油脂,冷冻润滑剂,因此此类电缆适用于潮湿环境,机械设备,项目建设,也适用于机床装置和自动化工业等。
结构
类型/应用场所 |
执行传感器接口 |
电缆结构 |
2x1.5 mm² |
内导体 |
镀锡铜 |
绝缘材料 |
橡胶聚合物/TPE |
线芯颜色 |
蓝色, 棕 |
成缆单元 |
- |
屏蔽 1 |
- |
屏蔽 2 |
- |
总屏蔽 |
- |
外护套材料 |
EPDM/PUR/ PVC/PE |
护套颜色 |
黄 /黑色 |
电气性能
导体电阻 |
27.4 Ohm/km 最大 |
绝缘电阻 |
1.00 GOhm x km 最小 |
工作电压 |
最大: 300 V |
测试电压 |
在15分钟时 1.0 KV |
技术数据
重量 |
大约 57.0 kg/km |
最小弯曲半径 (敷设) |
6 x OD mm |
最低工作温度 |
- 40 °C |
最高工作温度 |
+85 °C |
* ASI是AS-International Association公司的注册商标
