应用
该电缆用于移动电气设备的连接，可用于地下矿井，如采煤机，特别是低拉伸应力下高弯曲负荷的应用。
标准
VDE 0250 Part 813

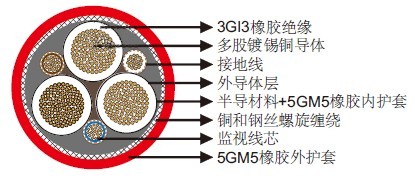

结构
导体：柔软多股镀锡铜导体。
绝缘：基于EPR的耐热3GI3橡胶。
外导体层（用于3.6/6kV）：易剥离的外半导电层。
监视线芯：可扩展或压缩的铜/钢导体与EPR绝缘。
接地线：镀锡铜丝螺旋缠绕加导电带。
内护套：2层设计，半导橡胶+Type 5GM5橡胶。
铠装：钢丝螺旋缠绕，嵌入外护套，防止护套交换的玻璃纤维带。
外护套：Type 5GM5橡胶， 耐磨耐撕裂、防油、阻燃。
尺寸和重量
1.8/3kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×35+3×(1.5ST+25/3)+UEL |
44.0 |
49.0 |
3900 |
3×50+3×(1.5ST+25/3)+UEL |
50.0 |
55.0 |
5100 |
3×70+3×(1.5ST+35/3)+UEL |
52.0 |
56.0 |
6200 |
3×95+3×(1.5ST+50/3)+UEL |
58.0 |
62.0 |
7500 |
3×120+3×(1.5ST+70/3)+UEL |
64.0 |
70.0 |
9350 |
3.6/6kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×35+3×(1.5ST+25/3)+UEL |
49.0 |
54.0 |
5800 |
3×50+3×(1.5ST+25/3)+UEL |
56.0 |
61.0 |
6100 |
3×70+3×(1.5ST+35/3)+UEL |
57.0 |
62.0 |
6700 |
3×95+3×(1.5ST+50/3)+UEL |
62.0 |
66.0 |
8000 |
3×120+3×(1.5ST+70/3)+UEL |
67.0 |
71.0 |
10200 |
