NSSHOEU .../3E + ST 0.6/1kV重型柔软电缆
应用
该电缆用于高机械负荷的移动设备的连接，可用于干燥和潮湿环境、室外和有爆炸危险的区域，特别适合煤矿、工业、采石场和建筑场地。
标准
VDE 0250 Part 812

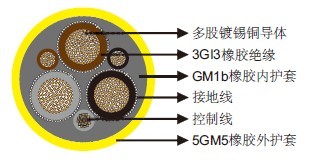

结构
导体：DIN VDE 0295标准class 5柔软多股镀锡铜导体。
绝缘：Type 3GI3耐热EPR。
接地线：镀锡铜丝在线芯绝缘外螺旋分布（代码 .../3E）或在内外护套之间以同心方式排列（代码...kon）。
控制线：位于间隙中，薄膜绕包。
内护套：Type GM1橡胶。
外护套：Type 5GM5氯化橡胶， 耐磨耐撕裂、防油、阻燃。
尺寸和重量
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×2.5+3×2.5/3E |
15.0 |
18.0 |
410 |
3×4+3×4/3E |
19.0 |
22.0 |
500 |
3×6+3×6/3E |
18.0 |
21.0 |
660 |
3×10+3×10/3E |
22.0 |
26.0 |
950 |
3×16+3×16/3E |
28.0 |
32.0 |
1350 |
3×25+3×16/3E |
29.0 |
33.0 |
1800 |
3×50+3×25/3E |
40.0 |
44.0 |
3300 |
3×70+3×35/3E |
44.0 |
49.0 |
4360 |
3×95+3×50/3E |
52.0 |
57.0 |
5740 |
3×120+3×70/3E |
56.0 |
61.0 |
6870 |
3×150+3×70/3E |
62.0 |
68.0 |
8140 |
3×2.5+3×2.5/3E+3×1.5ST |
18.0 |
20.0 |
500 |
3×4+3×4/3E+3×1.5ST |
19.0 |
22.0 |
550 |
3×6+3×6/3E+3×1.5ST |
20.0 |
24.0 |
810 |
3×10+3×10/3E+3×2.5ST |
24.0 |
28.0 |
1150 |
3×16+3×16/3E+3×2.5ST |
28.0 |
32.0 |
1470 |
3×25+3×16/3E+3×2.5ST |
30.0 |
34.0 |
1960 |
3×35+3×16/3E+3×2.5ST |
34.0 |
38.0 |
2590 |
3×50+3×25/3E+3×2.5ST |
41.0 |
46.0 |
3560 |
3×70+3×35/3E+3×2.5ST |
44.0 |
49.0 |
4470 |
3×95+3×50/3E+3×2.5ST |
52.0 |
57.0 |
5850 |
3×120+3×70/3E+3×2.5ST |
51.0 |
56.0 |
6800 |
3×150+3×70/3E+3×2.5ST |
59.0 |
64.0 |
8100 |
3×2.5/2.5KON |
14.0 |
17.0 |
380 |
5×2.5/2.5KON |
18.0 |
21.0 |
560 |
5×4/4KON |
20.0 |
24.0 |
710 |
5×6/6KON |
20.0 |
24.0 |
910 |
10×1.5/1.5KON |
20.0 |
24.0 |
800 |
10×2.5/2.5KON |
26.0 |
29.0 |
1100 |
