应用
该电缆用于移动操作设备的连接，可用于采矿和危险环境下的地下挖掘, 如矿业和隧道输电线路上的高压变压器。
标准
VDE 0250 Part 605

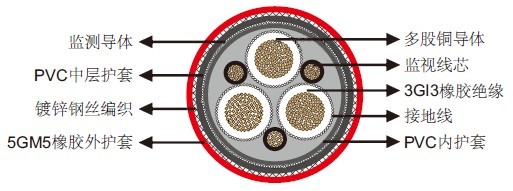

结构
导体：DIN VDE 0295标准class 5柔软多股铜导体。
绝缘：EPR type 3GI3。
电场控制：半导橡胶组成的内、外半导层，6kV电缆只有外半导层。
监视线芯：多股铜导体与EPR绝缘。
接地线：铜丝螺旋缠绕于线芯外半导点层外。
内护套：PVC type YM5。
监测导体：导电带被覆，铜丝同心螺旋缠绕。
中间护套：PVC type YM5。
铠装：镀锌钢丝编织。
外护套：PVC type YM5。
尺寸和重量
3.6/6kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×16/3E+3×2.5ST+UEL |
49.0 |
53.0 |
4190 |
3×35+3×16/3E+3×2.5ST+UEL |
52.0 |
56.0 |
4800 |
3×50+3×25/3E+3×2.5ST+UEL |
55.0 |
59.0 |
5600 |
3×70+3×35/3E+3×2.5ST+UEL |
59.0 |
63.0 |
6650 |
3×95+3×50/3E+3×2.5ST+UEL |
63.0 |
67.0 |
7940 |
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×16/3E+3×2.5ST+UEL |
55.0. |
58.0 |
5300 |
3×35+3×16/3E+3×2.5ST+UEL |
58.0 |
61.0 |
5910 |
3×50+3×25/3E+3×2.5ST+UEL |
61.0 |
65.0 |
6790 |
3×70+3×35/3E+3×2.5ST+UEL |
65.0 |
69.0 |
7860 |
3×95+3×50/3E+3×2.5ST+UEL |
68.0 |
73.0 |
9180 |
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×16/3E+3×2.5ST+UEL |
58.0 |
62.0 |
6810 |
3×35+3×16/3E+3×2.5ST+UEL |
61.0 |
65.0 |
7850 |
3×50+3×25/3E+3×2.5ST+UEL |
64.7 |
68.7 |
9130 |
3×70+3×35/3E+3×2.5ST+UEL |
67.9 |
71.9 |
10750 |
3×95+3×50/3E+3×2.5ST+UEL |
72.4 |
76.4 |
12290 |
12/20kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×16/3E+3×2.5ST+UEL |
62.3 |
66.3 |
8790 |
3×35+3×16/3E+3×2.5ST+UEL |
65.3 |
69.3 |
9930 |
3×50+3×25/3E+3×2.5ST+UEL |
69.0 |
73.0 |
11360 |
3×70+3×35/3E+3×2.5ST+UEL |
72.2 |
76.2 |
13100 |
3×95+3×50/3E+3×2.5ST+UEL |
76.8 |
80.8 |
14750 |
