Type 2S 1.1/1.1kV & 3.3/3.3kV总屏蔽电缆



应用
该总屏蔽电缆适用于需要使用橡胶电缆的设备内布线及设备间连接，也适用于长臂照明线路，且可包含监视和控制线或对绞线和屏蔽线。

标准
AS/NZS 1972:2006
AS/NZS 1125
AS/NZS 3808

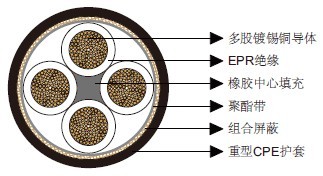

结构
导体：多股镀锡退火铜导体。
绝缘：EPR。
填充：橡胶中心填充。
衬垫层：聚酯带。
组合屏蔽（接地线）：镀锡退火铜线与涤纶纤维混合编织。
护套：重型CPE护套。



尺寸和重量

芯数	标称导体截 面积	绞股规格	绝缘厚度	芯线屏蔽		护套厚度	标称外径	标称重量
				绞股规格	屏蔽截面积
	mm²	No/mm	mm	mm	mm²	mm	mm	kg/100m
Type 2S 1.1/1kV总屏蔽
2	1.5	30/0.25	1.0	0.20	5.3	1.8	14.7	17
4	1.5	30/0.25	1.0	0.20	12.1	1.8	19.9	26
6	1.5	30/0.25	1.0	0.20	22.6	1.8	25.7	35
16	1.5	30/0.25	1.0	0.25	113.1	1.8	47.1	71
20	1.5	30/0.25	1.0	0.25	159.0	1.8	53.2	82
