应用
该电缆用于连接大型移动设备，如挖掘机和吊装机具、门式起重机等，可在高机械荷载下工作，适合机动卷绕于径向卷筒或水平绞线卷筒上。
标准
VDE 0250 Part 813
结构
导体：DIN VDE 0295标准class 5柔软多股铜导体。
内导体层：半导层。
绝缘：EPR type 3GI3。
外导体层：半导层。
接地线：分为2根分布于外层间隙。
内护套：Type GM1b/5GM3橡胶。
光纤：12 FO 50/125或62.5/125或E9/125μm带保护护套。
加强件：抗扭转聚酯编织。
外护套：Type 5GM3/5GM5橡胶，阻燃、防油。

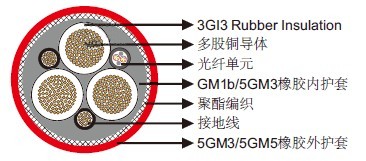

TSCGEWOEU3.jpg)
尺寸和重量
3.6/6kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+2×25/2+12×LWL |
39.0 |
42.0 |
2410 |
3×35+2×25/2+12×LWL |
42.0 |
45.0 |
2995 |
3×50+2×25/2+12×LWL |
45.0 |
48.0 |
3645 |
3×70+2×35/2+12×LWL |
50.0 |
54.0 |
4760 |
3×95+2×50/2+12×LWL |
54.0 |
58.0 |
5580 |
3×120+2×70/2+12×LWL |
58.0 |
62.0 |
6690 |
3×150+2×70/2+12×LWL |
63.0 |
67.0 |
7990 |
3×185+2×95/2+12×LWL |
67.0 |
72.0 |
9330 |
6/10 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+2×25/2+12×LWL |
40.0 |
43.0 |
2450 |
3×35+2×25/2+12×LWL |
43.0 |
46.0 |
3035 |
3×50+2×25/2+12×LWL |
46.0 |
49.0 |
3690 |
3×70+2×35/2+12×LWL |
51.0 |
55.0 |
4800 |
3×95+2×50/2+12×LWL |
55.0 |
59.0 |
5620 |
3×120+2×70/2+12×LWL |
59.0 |
63.0 |
6740 |
3×150+2×70/2+12×LWL |
64.0 |
68.0 |
8040 |
3×185+2×95/2+12×LWL |
68.0 |
72.0 |
9380 |
12/20 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+2×25/2+12×LWL |
46.0 |
49.0 |
3050 |
3×35+2×25/2+12×LWL |
49.0 |
52.0 |
3490 |
3×50+2×25/2+12×LWL |
53.0 |
57.0 |
4340 |
3×70+2×35/2+12×LWL |
57.0 |
61.0 |
5320 |
3×95+2×50/2+12×LWL |
61.0 |
65.0 |
6360 |
3×120+2×70/2+12×LWL |
67.0 |
71.0 |
7810 |
3×150+2×70/2+12×LWL |
70.0 |
74.0 |
8900 |
3×185+2×95/2+12×LWL |
76.0 |
80.0 |
10700 |
18/30 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+2×25/2+12×LWL |
55.0 |
59.0 |
3960 |
3×35+2×25/2+12×LWL |
58.0 |
62.0 |
4550 |
3×50+2×25/2+12×LWL |
63.0 |
67.0 |
5510 |
3×70+2×35/2+12×LWL |
66.0 |
70.0 |
6560 |
3×95+2×50/2+12×LWL |
71.0 |
75.0 |
7850 |
3×120+2×70/2+12×LWL |
76.0 |
80.0 |
10690 |
3×185+2×95/2+12×LWL |
86.0 |
90.0 |
12550 |
