应用
该电缆用于连接大型移动设备，如挖掘机和吊装机具、桥式起重机、门式起重机和建筑机械等，可在高机械荷载下工作，可用于干燥或潮湿的环境，也可在有爆炸危险的环境下使用。
标准
VDE 0250 Part 813

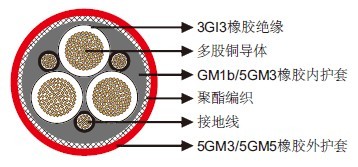

结构
导体：DIN VDE 0295标准class 5柔软多股铜导体。
内导体层：半导层。
绝缘：EPR type 3GI3。
外导体层：半导层。
接地线：合并在一起作为第四根芯线或分散在外层间隙。
内护套：Type GM1b/5GM3橡胶。
加强件：抗扭转聚酯编织。
外护套：Type 5GM3/5GM5氯化橡胶，阻燃、防油。
TSCGEWOE.jpg)
尺寸和重量
3.6/6kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
39.0 |
42.0 |
2410 |
3×35+3×25/3 |
42.0 |
45.0 |
2995 |
3×50+3×25/3 |
45.0 |
48.0 |
3645 |
3×70+3×35/3 |
50.0 |
54.0 |
4760 |
3×95+3×50/3 |
54.0 |
58.0 |
5580 |
3×120+3×70/3 |
58.0 |
62.0 |
6690 |
3×150+3×70/3 |
63.0 |
67.0 |
7990 |
3×185+3×95/3 |
67.0 |
72.0 |
9330 |
6/10 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
40.0 |
43.0 |
2450 |
3×35+3×25/3 |
43.0 |
46.0 |
3035 |
3×50+3×25/3 |
46.0 |
49.0 |
3690 |
3×70+3×35/3 |
51.0 |
55.0 |
4800 |
3×95+3×50/3 |
55.0 |
59.0 |
5620 |
3×120+3×70/3 |
59.0 |
63.0 |
6740 |
3×150+3×70/3 |
64.0 |
68.0 |
8040 |
3×185+3×95/3 |
69.0 |
74.0 |
9380 |
8.7/15 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
42.1 |
45.1 |
2707 |
3×25+3×50/3 |
43.8 |
46.8 |
3062 |
3×35+3×25/3 |
44.9 |
47.9 |
3198 |
3×35+3×50/3 |
44.9 |
47.9 |
3382 |
3×50+3×25/3 |
49.5 |
53.5 |
4083 |
3×50+3×50/3 |
49.5 |
53.5 |
4267 |
3×70+3×35/3 |
53.1 |
57.1 |
5028 |
3×70+3×50/3 |
53.1 |
57.1 |
5303 |
3×95+3×50/3 |
57.3 |
61.3 |
6216 |
3×120+3×70/3 |
63.0 |
67.0 |
7673 |
3×150+3×70/3 |
66.6 |
70.6 |
8852 |
3×185+3×95/3 |
70.5 |
74.5 |
10351 |
3×240+3×120/3 |
78.0 |
82.0 |
13125 |
3×300+3×150/3 |
84.9 |
89.9 |
16020 |
12/20 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
46.0 |
49.0 |
3050 |
3×35+3×25/3 |
49.0 |
52.0 |
3490 |
3×50+3×25/3 |
53.0 |
57.0 |
4340 |
3×70+3×35/3 |
57.0 |
61.0 |
5320 |
3×95+3×50/3 |
61.0 |
65.0 |
6360 |
3×120+3×70/3 |
67.0 |
71.0 |
7810 |
3×150+3×70/3 |
70.0 |
74.0 |
8900 |
3×185+3×95/3 |
76.0 |
80.0 |
10700 |
14/25 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
49.9 |
53.9 |
3542 |
3×25+3×50/3 |
49.9 |
53.9 |
3726 |
3×35+3×25/3 |
52.7 |
56.7 |
4075 |
3×35+3×50/3 |
52.7 |
56.7 |
4258 |
3×50+3×25/3 |
56.4 |
60.4 |
4872 |
3×50+3×50/3 |
56.4 |
60.4 |
5054 |
3×70+3×35/3 |
61.5 |
65.5 |
6083 |
3×70+3×50/3 |
61.5 |
65.5 |
6356 |
3×95+3×50/3 |
65.8 |
69.8 |
7303 |
3×120+3×70/3 |
69.9 |
73.9 |
8652 |
3×150+3×70/3 |
75.0 |
79.0 |
10139 |
3×185+3×95/3 |
78.9 |
82.9 |
11705 |
3×240+3×120/3 |
86.2 |
91.2 |
14670 |
3×300+3×150/3 |
91.8 |
96.8 |
17332 |
18/30kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
55.0 |
59.0 |
3960 |
3×35+3×25/3 |
58.0 |
62.0 |
4550 |
3×50+3×25/3 |
63.0 |
67.0 |
5510 |
3×70+3×35/3 |
66.0 |
70.0 |
6560 |
3×95+3×50/3 |
71.0 |
75.0 |
7850 |
3×120+3×70/3 |
76.0 |
80.0 |
9410 |
3×150+3×70/3 |
80.0 |
84.0 |
10690 |
3×185+3×95/3 |
86.0 |
90.0 |
12550 |
