YY LSZH控制软电缆
应用及描述
YY低烟无卤控制软电缆，适用于室内干燥和潮湿的环境或在有紫外线防护，允许的工作温度范围内的室外电气装置，在机床制造，工程，电站，暖气和空调装置，制冷和数据处理装置中作为测量，传感和控制电缆。在有保护条件下可户外使用，或用于室内干燥或潮湿的环境。
标准及认证
BS6500, VDE0250, IEC 60332-3, IEC 60754-1

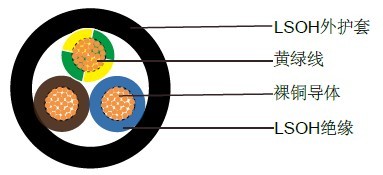

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5
- LSOH绝缘
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- LSOH外护套
技术特性
- 工作电压: 300/500 V
- 测试电压: 3000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ～ +85º C
- 静态时可承受的温度: -35º C ～ +85º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.3
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
标称铜的重量kg/ |
标称电缆重量 |
20(16/32) |
2 x 0.5 |
4.8 |
9.6 |
40 |
20(16/32) |
3 x 0.5 |
5.1 |
14.4 |
47 |
20(16/32) |
4 x 0.5 |
5.7 |
19.2 |
57 |
20(16/32) |
5 G 0.5 |
6.2 |
24.0 |
66 |
20(16/32) |
7 G 0.5 |
7.1 |
33.6 |
85 |
20(16/32) |
12 G 0.5 |
8.9 |
58.0 |
133 |
18(24/32) |
2 x 0.75 |
5.4 |
14.4 |
50 |
18(24/32) |
3 x 0.75 |
5.7 |
21.6 |
60 |
18(24/32) |
4 x 0.75 |
6.2 |
28.8 |
73 |
18(24/32) |
5 x 0.75 |
6.7 |
36.0 |
88 |
18(24/32) |
7 x 0.75 |
7.7 |
50.0 |
109 |
18(24/32) |
9 G 0.75 |
9.4 |
65.0 |
162 |
18(24/32) |
12 G 0.75 |
9.9 |
86.0 |
190 |
18(24/32) |
18 G 0.75 |
11.7 |
130.0 |
268 |
18(24/32) |
25 G 0.75 |
13.8 |
180.0 |
374 |
17(32/32) |
2 x 1.0 |
5.7 |
19.2 |
57 |
17(32/32) |
3 x 1.0 |
6.0 |
28.8 |
73 |
17(32/32) |
4 x 1.0 |
6.5 |
38.4 |
85 |
17(32/32) |
5 G 1.0 |
7.1 |
48.0 |
105 |
17(32/32) |
7 G 1.0 |
8.3 |
67.0 |
131 |
17(32/32) |
8 G 1.0 |
9.5 |
77.0 |
146 |
17(32/32) |
12 G 1.0 |
10.5 |
115.0 |
220 |
17(32/32) |
14 G 1.0 |
11.2 |
134.0 |
249 |
17(32/32) |
18 G 1.0 |
12.7 |
173.0 |
315 |
17(32/32) |
25 G 1.0 |
14.7 |
240.0 |
449 |
17(32/32) |
41 G 1.0 |
18.8 |
394.0 |
698 |
16(30/30) |
2 x 1.5 |
6.3 |
29.0 |
77 |
16(30/30) |
3 x 1.5 |
6.7 |
43.0 |
95 |
16(30/30) |
4 G 1.5 |
7.2 |
58.0 |
117 |
16(30/30) |
5 G 1.5 |
8.1 |
72.0 |
144 |
16(30/30) |
7 G 1.5 |
9.9 |
101.0 |
183 |
16(30/30) |
8 G 1.5 |
10.6 |
115.0 |
205 |
16(30/30) |
9 G 1.5 |
11.4 |
130.0 |
220 |
16(30/30) |
12 G 1.5 |
12.0 |
173.0 |
307 |
16(30/30) |
14 G 1.5 |
12.6 |
202.0 |
349 |
16(30/30) |
18 G 1.5 |
14.4 |
259.0 |
465 |
16(30/30) |
25 G 1.5 |
16.9 |
360.0 |
655 |
16(30/30) |
34 G 1.5 |
22.0 |
490.0 |
945 |
14(30/50) |
2 x 2.5 |
7.5 |
48.0 |
123 |
14(30/50) |
3 G 2.5 |
8.1 |
72.0 |
152 |
14(30/50) |
4 G 2.5 |
8.9 |
96.0 |
192 |
14(30/50) |
5 G 2.5 |
10.0 |
120.0 |
243 |
14(30/50) |
7 G 2.5 |
12.3 |
168.0 |
310 |
14(30/50) |
12 G 2.5 |
14.8 |
288.0 |
524 |
12(56/28) |
4 G 4 |
10.8 |
154.0 |
299 |
12(56/28) |
5 G 4 |
12.1 |
192.0 |
363 |
12(56/28) |
7 G 4 |
14.9 |
269.0 |
488 |
10(84/28) |
4 G 6 |
13.0 |
230.0 |
480 |
10(84/28) |
5 G 6 |
14.1 |
288.0 |
583 |
10(84/28) |
7 G 6 |
17.5 |
404.0 |
782 |
