YY 控制电缆
应用及描述
YY控制电缆主要用作连接线，在机床制造，厂房工程及装配生产线中用做衡量，检测和控制电缆，以满足严格的生产安全要求。适用于固定安装或应用于非动力控制的无限制的流动性程序中，也可安装于非拉伸载荷的干燥和潮湿的环境中;不允许户外安装。
标准及认证
BS6500, VDE0250

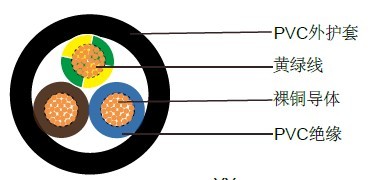

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5
- PVC绝缘Y12类
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- PVC外护套YM2类
技术特性
- 工作电压: 300/500 V
- 测试电压: 3000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -35º C ～ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称外径 |
标称铜的重量 |
20(16/32) |
2 x 0.50 |
4.7 |
32 |
18(24/32) |
2 x 0.75 |
5.1 |
39 |
17(32/32) |
2 x 1.00 |
5.3 |
49 |
16(30/30) |
2 x 1.50 |
6.2 |
61 |
14(30/50) |
2 x 2.50 |
7.3 |
92 |
20(16/32) |
3 x 0.50 |
5.1 |
39 |
18(24/32) |
3 x 0.75 |
5.4 |
50 |
17(32/32) |
3 x 1.00 |
5.6 |
60 |
16(30/30) |
3 x 1.50 |
6.5 |
79 |
14(30/50) |
3 x 2.50 |
7.7 |
119 |
12(56/28) |
3 x 4.00 |
9.3 |
176 |
10(84/28) |
3 x 6.00 |
11.0 |
255 |
8(80/26) |
3 x 10.00 |
14.0 |
411 |
6(128/26) |
3 x 16.00 |
18.2 |
653 |
20(16/32) |
4 x 0.50 |
5.4 |
46 |
18(24/32) |
4 x 0.75 |
5.9 |
59 |
17(32/32) |
4 x 1.00 |
6.5 |
69 |
16(30/30) |
4 x 1.50 |
7.4 |
92 |
14(30/50) |
4 x 2.50 |
8.5 |
148 |
12(56/28) |
4 x 4.00 |
10.2 |
219 |
10(84/28) |
4 x 6.00 |
12.3 |
323 |
8(80/26) |
4 x 10.00 |
15.0 |
513 |
6(128/26) |
4 x 16.00 |
19.2 |
844 |
4(200/26) |
4 x 25.00 |
23.0 |
1252 |
20(16/32) |
5 x 0.50 |
6.2 |
57 |
18(24/32) |
5 x 0.75 |
6.7 |
68 |
17(32/32) |
5 x 1.00 |
6.9 |
83 |
16(30/30) |
5 x 1.50 |
7.9 |
109 |
14(30/50) |
5 x 2.50 |
9.7 |
180 |
12(56/28) |
5 x 4.00 |
11.6 |
269 |
10(84/28) |
5 x 6.00 |
13.5 |
391 |
8(80/26) |
5 x 10.00 |
17.1 |
650 |
6(128/26) |
5 x 16.00 |
21.3 |
1012 |
4(200/26) |
5 x 25.00 |
25.8 |
1548 |
2(280/26) |
5 x 35.00 |
29.5 |
2029 |
18(24/32) |
6 x 0.75 |
6.9 |
81 |
17(32/32) |
6 x 1.00 |
7.0 |
101 |
20(16/32) |
7 x 0.50 |
6.6 |
70 |
18(24/32) |
7 x 0.75 |
7.1 |
90 |
17(32/32) |
7 x 1.00 |
7.5 |
104 |
16(30/30) |
7 x 1.50 |
9.0 |
147 |
14(30/50) |
7 x 2.50 |
10.1 |
232 |
18(24/32) |
8 x 0.75 |
7.4 |
100 |
17(32/32) |
8 x 1.00 |
8.0 |
120 |
16(30/30) |
8 x 1.50 |
9.5 |
169 |
20(16/32) |
12 x 0.50 |
8.6 |
110 |
18(24/32) |
12 x 0.75 |
9.4 |
146 |
17(32/32) |
12 x 1.00 |
9.9 |
174 |
16(30/30) |
12 x 1.50 |
11.6 |
237 |
14(30/50) |
12 x 2.50 |
13.9 |
377 |
18(24/32) |
18 x 0.75 |
11.1 |
211 |
17(32/32) |
18 x 1.00 |
11.7 |
252 |
16(30/30) |
18 x 1.50 |
13.7 |
347 |
14(30/50) |
18 x 2.50 |
17.1 |
575 |
18(24/32) |
25 x 0.75 |
13.4 |
289 |
16(30/30) |
25 x 1.50 |
16.9 |
490 |
17(32/32) |
34 x 1.00 |
16.3 |
477 |
17(32/32) |
41 x 1.00 |
17.7 |
566 |
18(24/32) |
42 x 0.75 |
16.0 |
461 |
17(32/32) |
50 x 1.00 |
19.1 |
682 |
18(24/32) |
61 x 0.75 |
19.8 |
673 |
18(24/32) |
65 x 0.75 |
20.7 |
774 |
