应用及描述
U-1000 ARVFV,增加了铠装和护套,是U-1000 AR2V的增强版,在有机械保护的情况下适用于工业安装。电缆的构成及材料都符合IEC60502-1标准。
标准及认证
NF C 32-322

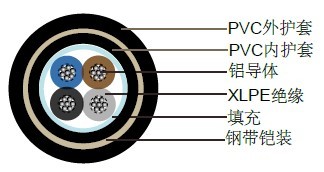

电缆结构
- 铝导体
- 遵循IEC 60228 cl-2
- 交联聚乙烯绝缘, 遵循NF C 32-321
- 色彩编码遵循HD 308 S2(NF C32-321)
- 非纤维非吸湿性材料填充
- 聚氯乙烯内护套
- 两条钢带螺旋铠装
- 黑色聚氯乙烯外护套
技术特性
- 工作电压: 600/1000 V
- 测试电压: 1000 V
- 最小弯曲半径: 6 x Ø
- 工作温度范围: -10 °C to 60 °C
- 短路时达到的最高温度: 250 °C
- 阻燃: NF C 32-070 C2
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
绝缘厚度 |
铠装厚度 |
最小护套厚度 |
最大外径 |
近似电缆重量 |
8 |
2x10 |
0.7 |
0.2 |
1.4 |
18.5 |
420 |
6 |
2x16 |
0.7 |
0.2 |
1.5 |
20.5 |
540 |
4 |
2x25 |
0.9 |
0.2 |
1.6 |
24.5 |
760 |
2 |
2x35 |
0.9 |
0.2 |
1.7 |
27 |
930 |
8 |
3x10 |
0.7 |
0.2 |
1.5 |
19 |
470 |
6 |
3x16 |
0.7 |
0.2 |
1.5 |
22 |
590 |
4 |
3x25 |
0.9 |
0.2 |
1.6 |
26 |
830 |
2 |
3x35 |
0.9 |
0.2 |
1.7 |
29 |
1030 |
1 |
3x50 |
0.9 |
0.2 |
1.8 |
32.5 |
1290 |
2/0 |
3x70 |
1.1 |
0.2 |
2 |
37.5 |
1710 |
3/0 |
3x95 |
1.1 |
0.5 |
2.1 |
43.5 |
2610 |
4/0 |
3x120 |
1.2 |
0.5 |
2.3 |
47.5 |
3110 |
300MCM |
3x150 |
1.4 |
0.5 |
2.4 |
53 |
3770 |
500MCM |
3x185 |
1.6 |
0.5 |
2.5 |
58 |
4540 |
750MCM |
3x240 |
1.7 |
0.5 |
2.7 |
65.5 |
5620 |
- |
3x300 |
1.8 |
0.5 |
2.9 |
72 |
6830 |
1 |
3x50+35 |
1.0/09 |
0.2 |
1.9 |
34.5 |
1500 |
2/0 |
3x70+50 |
1.1/0.9 |
0.2 |
2 |
40 |
2000 |
3/0 |
3x95+50 |
1.1/1.0 |
0.5 |
2.2 |
45 |
2870 |
4/0 |
3x120+70 |
1.2/1.1 |
0.5 |
2.3 |
50 |
3460 |
300MCM |
3x150+70 |
1.4/1.1 |
0.5 |
2.5 |
54 |
4090 |
500MCM |
3x185+70 |
1.6/1.1 |
0.5 |
2.6 |
59 |
4980 |
750MCM |
3x240+95 |
1.7/1.1 |
0.5 |
2.8 |
66 |
6210 |
8 |
4x10 |
0.7 |
0.2 |
1.5 |
20.5 |
540 |
6 |
4x16 |
0.7 |
0.2 |
1.6 |
23.5 |
700 |
4 |
4x25 |
0.9 |
0.2 |
1.7 |
28 |
1000 |
2 |
4x35 |
0.9 |
0.2 |
1.8 |
31.5 |
1230 |
1 |
4x50 |
1 |
0.2 |
1.9 |
35.5 |
1550 |
2/0 |
4x70 |
1.1 |
0.5 |
2.1 |
42.5 |
2490 |
3/0 |
4x95 |
1.1 |
0.5 |
2.3 |
47.5 |
3120 |
4/0 |
4x120 |
1.2 |
0.5 |
2.4 |
53 |
3780 |
300MCM |
4x150 |
1.4 |
0.5 |
2.6 |
58.5 |
4550 |
500MCM |
4x185 |
1.6 |
0.5 |
2.7 |
64.5 |
5490 |
750MCM |
4x240 |
1.7 |
0.5 |
2.9 |
72.5 |
6860 |
- |
4x300 |
1.8 |
0.5 |
3.1 |
79.5 |
8250 |
8 |
5x10 |
0.7 |
0.2 |
1.6 |
22.5 |
640 |
6 |
5x16 |
0.7 |
0.2 |
1.8 |
26 |
820 |
4 |
5x25 |
0.9 |
0.2 |
1.8 |
31 |
1190 |
