三相电缆(BS 6231)

应用及描述
三相电缆,耐高温,阻燃,可用于 开关控制,继电器和电源开关的仪表板和整流设备的内部连接器,电机起动器和控制器。也可叫做BS6231电缆或面板线。

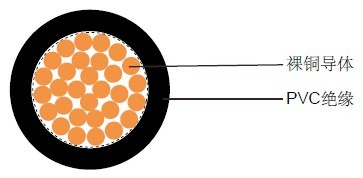

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- 特殊耐热PVC绝缘

三相电缆(BS 6231) BS英标工业电缆三相电缆(BS 6231) BS英标工业电缆

线芯颜色

黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 粉色, 黄绿色, 其他颜色可选

技术特性
- 工作电压: 600/1000v
- 最小弯曲半径: 6x外径
- 工作温度: 0º C~+90º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称外径
mm

标称电缆重量
kg/km

20(16/32)

1x0.5

0.80

2.50

12

18(24/32)

1x0.75

0.80

2.70

15

17(32/32)

1x1

0.80

2.95

18

16(30/30)

1x1.5

0.80

3.20

23

14(50/30)

1x2.5

0.80

3.65

34

12(56/28)

1x4

0.80

4.20

48

10(84/28)

1x6

0.80

4.70

67

8(80/26)

1x10

1.14

6.50

119

6(128/26)

1x16

1.52

8.00

187

4(200/26)

1x25

1.52

9.40

291

2(280/26)

1x35

1.52

10.60

406

1(400/26)

1x50

2.02

12.90

580

2/0(356/24)

1x70

2.02

14.60

780

3/0(485/24)

1x95

2.02

16.10

1055

4/0(614/24)

1x120

2.02

17.90

1175

300 MCM (765/24)

1x150

2.41

20.20

1425

350 MCM (944/24)

1x185

2.41

22.85

1735

500MCM(1225/24)

1x240

2.41

24.40

2310

*电缆截面积大于120mm2是是两相电缆,因为CSA标准下截面积最大达到120mm²
