NYM-J/NYM-O
应用及描述
NYM是适用于工业和家庭应用。可用于干燥和潮湿开阔地区，也可安装于石灰灰，墙面和混凝土下，但不能在紧实的混凝土中铺设。在避免阳光直射的条件下也可户外应用。
标准及认证
DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

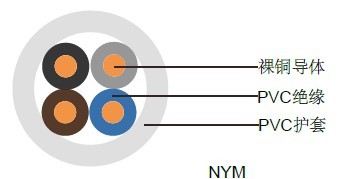

电缆结构
- 实心或多股裸铜导体
- 遵循DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1/cl.2，IEC 60228 cl.1/cl.2
- PVC绝缘TI1类，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN VDE 0293-308
- 超柔软PVC外护套TM1类, 遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C ～ +70º C
- 固定安装温度: - 40º C ～ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称绝缘 |
标称护套 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
16(实心) |
1X1.5 |
0.6 |
1.4 |
5.4 |
14.4 |
40 |
16(实心) |
2 X1.5 |
0.6 |
1.4 |
8.7 |
29 |
170 |
16(实心) |
3 X1.5 |
0.6 |
1.4 |
9.1 |
43 |
135 |
16(实心) |
4 X1.5 |
0.6 |
1.4 |
9.8 |
58 |
160 |
16(实心) |
5 X1.5 |
0.6 |
1.4 |
10.3 |
72 |
190 |
16(实心) |
7 X1.5 |
0.6 |
1.4 |
11.5 |
101 |
235 |
16(实心) |
10 X1.5 |
0.6 |
1.4 |
13.8 |
144 |
330 |
16(实心) |
12 X1.5 |
0.6 |
1.4 |
14.4 |
173 |
405 |
14(实心) |
1 X2.5 |
0.7 |
1.4 |
6 |
24 |
70 |
14(实心) |
3 X2.5 |
0.7 |
1.4 |
10.4 |
72 |
190 |
14(实心) |
4 X2.5 |
0.7 |
1.4 |
11.3 |
96 |
230 |
14(实心) |
5 X2.5 |
0.7 |
1.4 |
12 |
120 |
270 |
14(实心) |
7 X2.5 |
0.7 |
1.6 |
13.2 |
168 |
342 |
12(实心) |
1X4 |
0.8 |
1.6 |
6.6 |
38 |
80 |
12(实心) |
3 X4 |
0.8 |
1.6 |
12 |
115 |
258 |
12(实心) |
4 X4 |
0.8 |
1.6 |
13 |
154 |
330 |
12(实心) |
5 X4 |
0.8 |
1.6 |
14.5 |
192 |
410 |
10(实心) |
1X6 |
0.8 |
1.6 |
7.2 |
58 |
105 |
10(实心) |
3 X6 |
0.8 |
1.6 |
13 |
173 |
320 |
10(实心) |
4 X6 |
0.8 |
1.6 |
15.1 |
230 |
460 |
10(实心) |
5 X6 |
0.8 |
1.6 |
16.1 |
288 |
540 |
8(实心) |
1X10 |
1.0 |
1.6 |
8.4 |
96 |
155 |
8(实心) |
4 X10 |
1.0 |
1.6 |
17.6 |
384 |
680 |
8(实心) |
5 X10 |
1.0 |
1.6 |
19.2 |
480 |
850 |
6(7/14) |
1X16 |
1.2 |
1.8 |
9.9 |
154 |
230 |
6(7/14) |
4 X16 |
1.2 |
1.8 |
21.3 |
614 |
1048 |
6(7/14) |
5 X16 |
1.2 |
1.8 |
23.4 |
768 |
1280 |
4(7/12) |
1x25 |
1.4 |
2.0 |
12 |
240 |
325 |
4(7/12) |
4X25 |
1.4 |
2.0 |
25.8 |
960 |
1649 |
4(7/12) |
5 X25 |
1.4 |
2.0 |
28.7 |
1200 |
1970 |
2(7/10) |
4X35 |
1.4 |
2.0 |
28.5 |
1344 |
2000 |
