NYCWY
应用及描述
NYCWY电缆通常用于电力供应，很适用于地下敷设，特别是在用户网络，电站，控制电冲和测试数据系统中。总体而言，此电缆适合用于需要电气和机械保护的地方，可安装在露天，地下，水中，室内和电缆管道中。波纹同心导体（CW）可用作中性，保护或接地线。同时，也可用
作接地保护的屏蔽层。其特殊的波纹同心导体结构，可以在不削减人和导体的情况下，可能与更多的电缆接头连接，因此也保障了电缆良好的运行。
标准及认证
VDE0276- 603, CENELEC HD603 S1, IEC 60502

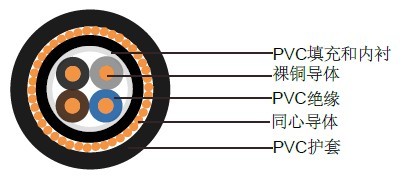

电缆结构
- 裸铜导体 实心或多股, 导体类型
10-16 mm² 圆形实心导体(re).
10-25 mm², 多股圆形(rm),
35-240 mm², 多股扇形导体(sm)
- 遵循DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1, IEC 60228，HD 383
- PVC绝缘DIV4类，遵循HD 603.1
- 色彩编码遵循DIN VDE 0293-308, 0276- 603/HD 186
- PVC内衬
- 同心导体: 波纹形铜丝和螺旋铜带
- PVC外护套DMV5，遵循HD 603.1
技术特性
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 12 x Ø
- 应用时的工作温度: -5º C ～ +50º C
- 固定安装温度: - 40º C ～ +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >100 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
导体类型 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
8 |
2 x 10.0 |
re / 10.0 |
19 |
312 |
650 |
6 |
2 x 16.0 |
re / 16.0 |
21.5 |
489 |
850 |
4 |
2 x 25.0 |
rm / 25.0 |
24.5 |
763 |
1210 |
8 |
3 x 10.0 |
re / 10.0 |
19.5 |
408 |
730 |
6 |
3 x 16.0 |
re / 16.0 |
22 |
643 |
1000 |
4 |
3 x 25.0 |
rm / 16.0 |
26 |
902 |
1550 |
4 |
3 x 25.0 |
rm / 25.0 |
26 |
1003 |
1600 |
2 |
3 x 35.0 |
sm / 35.0 |
27.5 |
1402 |
1850 |
2 |
3 x 35.0 |
sm / 16.0 |
27 |
1190 |
1750 |
1 |
3 x 50.0 |
sm / 50.0 |
29.5 |
2000 |
2450 |
1 |
3 x 50.0 |
sm / 25.0 |
29 |
1723 |
2250 |
2/0 |
3 x 70.0 |
sm / 70.0 |
34 |
2796 |
3350 |
2/0 |
3 x 70.0 |
sm / 35.0 |
33 |
2410 |
2950 |
3/0 |
3 x 95.0 |
sm / 95.0 |
38.5 |
3791 |
4550 |
3/0 |
3 x 95.0 |
sm / 50.0 |
38 |
3296 |
4100 |
4/0 |
3 x 120.0 |
sm / 70.0 |
41 |
4236 |
5050 |
4/0 |
3 x 120.0 |
sm / 120.0 |
42 |
4786 |
5550 |
300mcm |
3 x 150.0 |
sm / 70.0 |
45 |
5100 |
6000 |
300mcm |
3 x 150.0 |
sm / 150.0 |
46 |
5970 |
6900 |
350mcm |
3 x 185.0 |
sm / 95.0 |
50 |
6383 |
7550 |
350mcm |
3 x 185.0 |
sm / 185.0 |
51 |
7363 |
8500 |
500mcm |
3 x 240.0 |
sm / 120.0 |
57 |
8242 |
9950 |
8 |
4 x 10.0 |
re / 10.0 |
20.5 |
504 |
890 |
6 |
4 x 16.0 |
re / 16.0 |
23.5 |
796 |
1250 |
4 |
4 x 25.0 |
rm / 16.0 |
28 |
1142 |
1800 |
2 |
4 x 35.0 |
sm / 16.0 |
29 |
1526 |
2050 |
1 |
4 x 50.0 |
sm / 25.0 |
33 |
2203 |
2700 |
2/0 |
4 x 70.0 |
sm / 35.0 |
37 |
3082 |
3750 |
3/0 |
4 x 95.0 |
sm / 50.0 |
43.5 |
4208 |
5000 |
4/0 |
4 x 120.0 |
sm / 70.0 |
47 |
5388 |
6350 |
300mcm |
4 x 150.0 |
sm / 70.0 |
51 |
6540 |
7650 |
350mcm |
4 x 185.0 |
sm / 95.0 |
56 |
8159 |
9350 |
500mcm |
4 x 240.0 |
sm / 120.0 |
62.5 |
10546 |
11600 |
