NHXMH/(N)HXMH(St)

应用及描述
NHXMH是无卤电缆，可固定安装在干燥和潮湿的场所，也可敷设于砖石和混凝土或石膏中，不可以户外使用。 NHXMH- J/ O特别适用于有高密度人群，或高价值财产的建筑物等需要良好防火性能的地方。

标准及认证
VDE 0250-214, VDE 0482-266-2-4, 测试标准C, IEC 60228; IEC 60332-3-22; IEC 60754-1;IEC 60754-2, IEC 61034

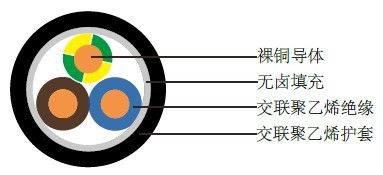

电缆结构
- 裸铜导体, 单芯截面积至10 mm²，多芯截面积从16到35 mm²
- 遵循DIN VDE 0295 cl.1 or 2, BS 6360 cl.1/2, IEC 60228 cl.1/2
- 交联聚乙烯绝缘，2XI1类，遵循DIN VDE 0207-22
- 色彩编码遵循DIN VDE 0293-308
- 黄绿接地线（三芯及三芯以上）
- 无卤混合物填充(单芯除外)
- 阻燃, 无卤聚乙烯护套，HM2类，遵循DIN VDE 0207-24

技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 单芯 15 x Ø
- 最小弯曲半径: 多芯 12 x Ø
- 应用时的工作温度: -5º C ～ +50º C
- 固定安装温度: - 30º C ～ +70º C
- 短路时可达到的温度: +250º C
- 阻燃遵循DIN VDE 0482-266-2/HD 405.3/BS 4066 PT3/EN 50266-2/IEC 60332-3
- 低燃烧腐蚀性气体遵循DIN VDE 0482-267/BS 6425 PT2/EN 50267-2-2/IEC 60754-2
- 无卤遵循DIN VDE 0482-267/BS 6425 PT1/EN 50267-2-1/IEC 60754-1
- 烟密度遵循DIN VDE 0482-268/HD 606/BS 7622 PT1, PT2/EN 50268-1, -2/IEC 61034-1, -2
- 绝缘电阻: >100 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	导体类型	标称外径 mm	标称铜的重量 kg/km	标称电缆重量 kg/km
16	1 x 1.5	re	7	15	49
14	1 x 2.5	re	7.6	24	60
12	1 x 4.0	re	8.6	39	80
10	1 x 6.0	re	9.9	58	111
8	1 x 10.0	re	11.2	96	160
6	1 x 16.0	re	11.9	154	232
16	2 x 1.5	re	8.9	29	110
14	2 x 2.5	re	10	48	136
12	2 x 4.0	re	11.4	77	202
16	3 x 1.5	re	9.4	43	130
14	3 x 2.5	re	10.4	72	163
12	3 x 4.0	re	11.8	115	235
10	3 x 6.0	re	13.4	173	323
8	3 x 10.0	re	16	288	485
6	3 x 16.0	re	19.7	461	850
4	3 x 25.0	rm	24.3	720	1152
2	3 x 35.0	sm	27.2	1008	1503
16	4 x 1.5	re	10.2	58	151
14	4 x 2.5	re	11.3	96	200
12	4 x 4.0	re	13.3	154	300
10	4 x 6.0	re	14.8	230	400
8	4 x 10.0	re	17.4	384	603
6	4 x 16.0	re	21.6	615	940
4	4 x 25.0	rm	27	960	1432
2	4 x 35.0	sm	29.9	1344	1930
16	5 x 1.5	re	10.8	72	177
14	5 x 2.5	re	11.9	120	238
12	5 x 4.0	re	14.8	192	345
10	5 x 6.0	re	16	288	475
8	5 x 10.0	re	18.9	480	720
6	5 x 16.0	re	23.8	768	1142
4	5 x 25.0	rm	29	1200	1800
2	5 x 35.0	rm	32.7	1680	2490
16	7 x 1.5	re	11.4	101	209
14	7 x 2.5	re	13.5	168	300
