NAYCY

应用及描述
NAYCY电缆用于发电工业和开关装置，路灯，家用电源连接，二级分配网络及其他。这些电缆很适用于地下应用，室内安装和电缆管道和室外应用，露天安装，在有机械保护的情况下，也可敷设于地下和水中。

标准及认证
VDE 0276- 603, IEC 60502

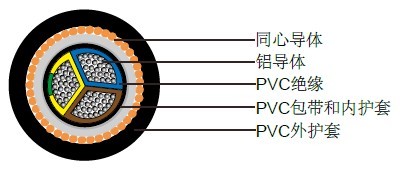

电缆结构
- 铝导体
- VDE 0295 cl.1/cl.2(圆形或扇形), BS 6360/IEC 60228 cl.1/cl.2
- PVC绝缘DIV4类，遵循VDE0276
- 色彩编码遵循DIN VDE 0293
- PVC缠绕带和内护套
- 同心导体:铜丝和铜带
- PVC外护套DMV5类，遵循VDE 0276

技术特性
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 12 x Ø
- 应用时的工作温度: -5º C ～ +50º C
- 固定安装温度: - 30º C ～ +70º C
- 短路时可达到的温度: +160º C
- 阻燃遵循DIN VDE 0472-804 B级/IEC 60332-1
- 绝缘电阻: >20 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	导体类型	同心导体尺寸 mm²	标称外径 mm	铝的重量 kg/km	铜的重量 kg/km	标称电缆重量 kg/km
2	3 x 35.0	re	35	27.9	291	230	1143
1	3 x 50.0	re	50	31.5	392	335	1522
2/0	3 x 70.0	se	70	33.1	567	456	1675
3/0	3 x 95.0	se	95	36.9	785	665	2247
4/0	3 x 120.0	se	120	40.0	993	849	2715
2/0	3 x 70.0	sm	35	33.1	584	236	1489
2/0	3 x 70.0	sm	70	34.1	584	413	1648
3/0	3 x 95.0	sm	50	37.7	809	296	1974
3/0	3 x 95.0	sm	95	38.7	809	580	2253
4/0	3 x 120.0	sm	70	40.2	1023	432	2381
4/0	3 x 120.0	sm	120	40.9	1023	694	2654
300mcm	3 x 150.0	sm	70	44.2	1257	432	2798
300mcm	3 x 150.0	sm	150	45.4	1257	804	3164
350mcm	3 x 185.0	sm	95	48.6	1579	580	3498
