应用及描述
N2XY交联聚乙烯绝缘电力电缆是专用于额定电压0.6/1 kV和频率50赫兹的工业设施和城市网络分布中。适合室内固定安装，敷设于电缆管道中，电缆架或护栅上，直埋于沟壑，或在有保护的情况下用于户外。
标准及认证
VDE-0276-603, HD 603.1, IEC 60502, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

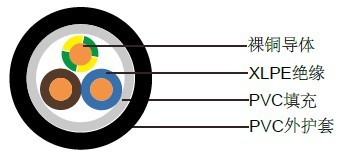

电缆结构
- 实心或多股裸铜导体
- 遵循DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1/cl.2 and IEC 60228 cl.1/cl.2
- XLPE绝缘DIX3类，遵循VDE 0276-603/5G
- 色彩编码遵循DIN VDE 0293(HD 308)
- PVC填充
- PVC外护套DMV6 遵循HD 603.1
技术特性
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 15 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 固定安装温度: - 30º C ～ +70º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
导体类型 |
绝缘厚度 |
护套厚度 |
标称外径 |
铜的重量 |
标称电缆重量 |
6 |
1x16 |
rm |
0.7 |
1.8 |
11.0 |
144 |
230 |
4 |
1x25 |
rm |
0.9 |
1.8 |
12.5 |
228 |
340 |
2 |
1x35 |
rm |
0.9 |
1.8 |
13.5 |
317 |
445 |
1 |
1x50 |
rm |
1.0 |
1,8 |
15.5 |
454 |
605 |
2/0 |
1x70 |
rm |
1.1 |
1.8 |
17.0 |
656 |
800 |
3/0 |
1x95 |
rm |
1.1 |
1.8 |
19.0 |
911 |
1065 |
4/0 |
1x120 |
rm |
1.2 |
1.8 |
21.0 |
1147 |
1320 |
300mcm |
1x150 |
rm |
1.4 |
1.8 |
23.0 |
1415 |
1610 |
350mcm |
1x185 |
rm |
1.6 |
1.8 |
25.5 |
1770 |
1925 |
500mcm |
1x240 |
rm |
1.7 |
1.8 |
28.5 |
2327 |
2483 |
750mcm |
1x300 |
rm |
1.8 |
1.8 |
31.0 |
2887 |
3058 |
- |
1x400 |
rm |
2.0 |
1.9 |
35.0 |
3692 |
3887 |
- |
1x500 |
rm |
2.2 |
2.0 |
38.5 |
4725 |
4937 |
6 |
2x16 |
rm |
0.7 |
1.8 |
19.5 |
294 |
645 |
4 |
2x25 |
rm |
0.9 |
1.8 |
23.0 |
466 |
945 |
2 |
2x35 |
rm |
0.9 |
2.0 |
25.5 |
646 |
1235 |
1 |
2x50 |
rm |
1.0 |
2.0 |
29.0 |
924 |
1680 |
6 |
3x16 |
rm |
0.7 |
1.8 |
20.5 |
441 |
805 |
4 |
3x25 |
rm |
0.9 |
2.0 |
24.5 |
699 |
1220 |
2 |
3x35 |
rm |
0.9 |
2.0 |
27.0 |
969 |
1575 |
1 |
3x50 |
sm |
1.0 |
2.0 |
24.5 |
1387 |
1765 |
2/0 |
3x70 |
sm |
1.1 |
2.0 |
28.0 |
1897 |
2350 |
3/0 |
3x95 |
sm |
1.1 |
2.0 |
31.0 |
2631 |
3145 |
4/0 |
3x120 |
sm |
1.2 |
2.0 |
34.0 |
3324 |
3915 |
300mcm |
3x150 |
sm |
1.4 |
2.2 |
37.0 |
4084 |
4820 |
350mcm |
3x185 |
sm |
1.6 |
2.2 |
42.0 |
5123 |
6045 |
500mcm |
3x240 |
sm |
1.7 |
2.6 |
47.5 |
6733 |
7885 |
12 |
3x4.0+2.5 |
re |
0.7/0.7 |
1.8 |
13.5 |
135 |
328 |
10 |
3x6.0+4 |
re |
0.7/0.7 |
1.8 |
15.0 |
205 |
445 |
8 |
3x10+6 |
re |
0.7/0.7 |
1.8 |
17.0 |
338 |
611 |
6 |
3x16+10 |
re |
0.7/0.7 |
1.8 |
20. |
541 |
868 |
4 |
3x25+16 |
rm |
0.9/0.7 |
2.0 |
27.0 |
846 |
1405 |
2 |
3x35+16 |
rm |
0.9/0.7 |
2.0 |
29.5 |
1116 |
1765 |
1 |
3x50+25 |
sm/rm |
1.0/0.9 |
2.0 |
28.5 |
1620 |
2075 |
2/0 |
3x70+35 |
sm/rm |
1.1/0.9 |
2.0 |
33.0 |
2220 |
2650 |
3/0 |
3x95+50 |
sm/rm |
1.1/1.0 |
2.2 |
36.5 |
3093 |
3615 |
4/0 |
3x120+70 |
sm/rm |
1.2/1.1 |
2.2 |
39.0 |
3956 |
4690 |
300mcm |
3x150+70 |
sm/rm |
1.4/1.1 |
2.2 |
44.0 |
4716 |
5630 |
350mcm |
3x185+95 |
sm/rm |
1.6/1.1 |
2.6 |
48.5 |
6000 |
7150 |
500mcm |
3x240+120 |
sm/rm |
1.7/1.2 |
3.0 |
57.0 |
7841 |
9305 |
6 |
4x16 |
rm |
0.7 |
1.8 |
22.0 |
588 |
985 |
4 |
4x25 |
rm |
0.9 |
2.0 |
27.0 |
932 |
1500 |
2 |
4x35 |
rm |
0.9 |
2.0 |
29.5 |
1292 |
1955 |
1 |
4x50 |
sm |
1.0 |
2.0 |
28.5 |
1850 |
2320 |
2/0 |
4x70 |
sm |
1.1 |
2.0 |
33.0 |
2530 |
3100 |
3/0 |
4x95 |
sm |
1.1 |
2.2 |
36.5 |
3508 |
4180 |
4/0 |
4x120 |
sm |
1.2 |
2.2 |
39.0 |
4433 |
5200 |
300mcm |
4x150 |
sm |
1.4 |
2.2 |
44.0 |
5446 |
6410 |
350mcm |
4x185 |
sm |
1.6 |
2.6 |
48.5 |
6831 |
8050 |
