N07V-K
应用及描述
这些电缆适用于建筑行业,工业,工艺品行业,电线及电力运输。装在管道内,有形的或者隐藏的或者类似的封闭系统。适用于静态的,受保护的开关和控制设备里面。交流电流达1000伏或直流达750伏接地。1平方毫米截面只适合起重设备和机械电路。火灾危险安装的最大工作温度不得高于55摄氏度。并不适宜铺设在室外和地下。
标准及认证
HD 21,CEI 20-22 ,CEI-UNEL 35752,CEI 20-52, IEC 332-3 ,
直流低压指令73/23/EEC and 93/68/EEC, ROHS认证

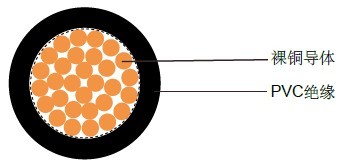

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 聚氯乙烯 R2 绝缘
技术特性
- 工作电压: 450/750V
- 测试电压: 2500 V
- 最小弯曲半径: 4 x Ø
- 工作温度: -10°C to +70º C
- 短路时可达到的最高温度: +160º C
- 阻燃: IEC 60332.1 CEI EN 50265-2-1; CEI 20-22 II
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称绝缘 |
标称外径 |
标称铜的 |
标称电缆重量 |
16(30/30) |
1 x 1.5 |
0,7 |
3.1 |
14.4 |
21 |
14(50/30) |
1 x 2.5 |
0,8 |
3.6 |
24 |
33 |
12(56/28) |
1 x 4 |
0,8 |
4.3 |
38 |
47 |
10(84/28) |
1 x 6 |
0,8 |
4.9 |
58 |
68 |
8(80/26) |
1 x 10 |
1,0 |
6.4 |
96 |
114 |
6(128/26) |
1 x 16 |
1,0 |
8.1 |
154 |
173 |
4(200/26) |
1 x 25 |
1,2 |
9.8 |
240 |
265 |
2(280/26) |
1 x 35 |
1,2 |
11.1 |
336 |
358 |
1(400/26) |
1 x 50 |
1,4 |
13.1 |
480 |
512 |
2/0 (356/24) |
1 x 70 |
1,4 |
15.5 |
672 |
702 |
3/0 (485/24) |
1 x 95 |
1,6 |
17.2 |
912 |
925 |
4/0 (614/24) |
1 x 120 |
1,6 |
19.7 |
1152 |
1178 |
300 MCM (765/24) |
1 x 150 |
1,8 |
22.3 |
1440 |
1466 |
350 MCM (944/24) |
1 x 185 |
2,0 |
25.4 |
1776 |
1812 |
500MCM(1225/24) |
1 x 240 |
2,2 |
28.1 |
2304 |
2377 |
