N07G9-K
应用及描述
这些电缆特别适合安装在有火灾危险的地方。特殊弹性的绝缘层能确保火灾时的阻燃隔热。遵循IEC332.3标准,低烟无卤,遵循IEC754.1标准。可固定敷设在管内,电缆载波,渠道,电交换机内部布线,内部中断和控制设备电压至1000V和750V直流接地。
标准及认证
CEI 20-22 II, CEI 20-38, IEC 60332.3, IEC 60754.1, UNEL 35368, RoHS 2002/95/CE.

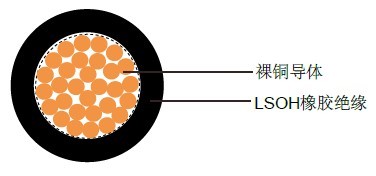

电缆结构
- 多股柔软裸铜或退火铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 低烟无卤橡胶G9绝缘
- 线芯的色彩编码遵循VDE-0293
技术特性
- 工作电压: 450/750v
- 测试电压: 2000V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: 0º C to 90º C
- 静态时可承受的温度: -15º C to +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称电缆重量 |
17(32/32) |
1 x 1 |
0.7 |
2.7 |
16 |
16(30/30) |
1 x 1.5 |
0.7 |
3.1 |
20 |
14(50/30) |
1 x 2.5 |
0.8 |
3.8 |
31 |
12(56/28) |
1 x 4 |
0.8 |
4.2 |
45 |
10(84/28) |
1 x 6 |
0.8 |
4.7 |
63 |
8(80/26) |
1 x 10 |
1.0 |
6.0 |
112 |
6(128/26) |
1 x 16 |
1.0 |
7.2 |
166 |
4(200/26) |
1 x 25 |
1.2 |
9.4 |
254 |
2(280/26) |
1 x 35 |
1.2 |
10.2 |
343 |
1(400/26) |
1 x 50 |
1.4 |
11.5 |
485 |
2/0(356/24) |
1 x 70 |
1.4 |
13.9 |
703 |
3/0(485/24) |
1 x 95 |
1.6 |
15.7 |
928 |
4/0(614/24) |
1 x 120 |
1,6 |
17.4 |
1200 |
300 MCM (765/24) |
1 x 150 |
1.8 |
19.6 |
1508 |
350 MCM (944/24) |
1 x 185 |
2.0 |
21.2 |
1817 |
500MCM(1225/24) |
1 x 240 |
2.2 |
25.1 |
2336 |
