LiYY TP
应用及描述
LiYY TP适用于固定安装或灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中。在工具制造和机械工业中的计算机系统，电子控制设备，办公室机器和的测量设备中常用作控制和信号电缆。 LiYY TP Li推荐用于需要狭小空间，较小外径及弯曲半径需求的地方，双绞的线对减少了电缆的内部串扰。在许多应用中，无需额外的屏蔽。此电缆不允许户外使用。
标准及认证
VDE 0812, VDE 0814, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

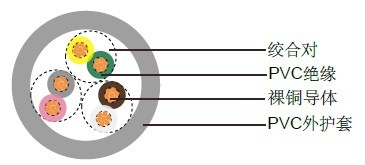

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘T12类，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复
- 线芯对绞，线对总绞
- PVC外护套TM2类，遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ～ +80º C
- 静态时可承受的温度:
-30º C ～ +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
26(18/38) |
2 x 2 x 0,14 |
4.9 |
5.4 |
25.5 |
26(18/38) |
3 x 2 x 0.14 |
5 |
8 |
32 |
26(18/38) |
4 x 2 x 0.14 |
5.4 |
10.7 |
38.5 |
26(18/38) |
5 x 2 x 0.14 |
5.9 |
13.4 |
45.5 |
26(18/38) |
6 x 2 x 0.14 |
6.3 |
16.1 |
51 |
26(18/38) |
10 x 2 x 0.14 |
8.1 |
26.9 |
77.5 |
26(18/38) |
12 x 2 x 0.14 |
8.4 |
32.3 |
94.5 |
26(18/38) |
14 x 2 x 0.14 |
8.8 |
37.6 |
105.5 |
26(18/38) |
16 x 2 x 0.14 |
9.3 |
43 |
110.5 |
26(18/38) |
18 x 2 x 0.14 |
10.2 |
48.4 |
119.5 |
26(18/38) |
25 x 2 x 0.14 |
11.7 |
67 |
180.5 |
26(18/38) |
30 x 2 x 0.14 |
12.4 |
81 |
199.5 |
26(18/38) |
50 x 2 x 0.14 |
16 |
134 |
387 |
24(14/34) |
2 x 2 x 0.25 |
6.1 |
9.6 |
38 |
24(14/34) |
3 x 2 x 0.25 |
6.3 |
14.4 |
48 |
24(14/34) |
4 x 2 x 0.25 |
6.8 |
19.2 |
59 |
24(14/34) |
6 x 2 x 0.25 |
8 |
28.8 |
80 |
24(14/34) |
8 x 2 x 0.25 |
9.4 |
38.4 |
98 |
24(14/34) |
10 x 2 x 0.25 |
10.5 |
48 |
115 |
22(7/30) |
2 x 2 x 0.34 |
5.5 |
13 |
42 |
22(7/30) |
3 x 2 x 0.34 |
6.7 |
19 |
51 |
22(7/30) |
4 x 2 x 0.34 |
7.4 |
25 |
61 |
22(7/30) |
8 x 2 x 0.34 |
8.1 |
37 |
119 |
22(7/30) |
10 x 2 x 0.34 |
9.2 |
48 |
152 |
20(16/32) |
2 x 2 x 0.50 |
8.1 |
19.2 |
72 |
20(16/32) |
3 x 2 x 0.50 |
8.4 |
28.8 |
83 |
20(16/32) |
4 x 2 x 0.50 |
8.7 |
38.4 |
115 |
20(16/32) |
8 x 2 x 0.50 |
12.7 |
76.8 |
206 |
20(16/32) |
10 x 2 x 0.50 |
13.7 |
96 |
247 |
18(24/32) |
2 x 2 x 0.75 |
7.5 |
28 |
60 |
18(24/32) |
3 x 2 x 0.75 |
8.4 |
43 |
74 |
18(24/32) |
4 x 2 x 0.75 |
8.7 |
58 |
92 |
