LiYY
应用及描述
LiYY数据传输电缆是在VDE0812规范的基础上发展起来的一个完善种类。适用于固定安装或灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中。在工具制造和机械工业中的计算机系统，电子控制设备，办公室机器和的测量设备中常用作控制和信号电缆。LiYY推荐用于需要较小外径需求的地方。此电缆不允许户外使用。
标准及认证
VDE 0245, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

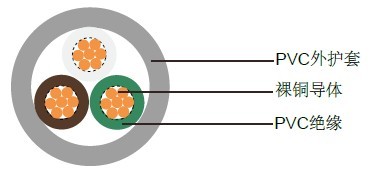

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘T12类，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复
- PVC外护套TM2类，遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 300/500 V
- 测试电压: 1200/2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -30º C ～ +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
26(18/38) |
2X0.14 |
3.2 |
2.7 |
13.0 |
26(18/38) |
3X0.14 |
3.2 |
4.0 |
16.0 |
26(18/38) |
4X0.14 |
3.5 |
5.4 |
19.0 |
26(18/38) |
5X0.14 |
4.0 |
6.7 |
22.0 |
26(18/38) |
6X0.14 |
4.3 |
8.1 |
25.0 |
26(18/38) |
7X0.14 |
4.3 |
9.4 |
28.0 |
26(18/38) |
8X0.14 |
4.6 |
10.7 |
35.0 |
26(18/38) |
10X0.14 |
5.3 |
13.4 |
41.0 |
26(18/38) |
12X0.14 |
5.6 |
16.1 |
48.0 |
26(18/38) |
14X0.14 |
5.9 |
18.8 |
53.0 |
26(18/38) |
16X0.14 |
6.2 |
21.5 |
59.0 |
26(18/38) |
18X0.14 |
6.5 |
24.2 |
65.0 |
26(18/38) |
20X0.14 |
6.5 |
26.9 |
70.0 |
26(18/38) |
21X0.14 |
6.8 |
28.2 |
77.0 |
26(18/38) |
24X0.14 |
7.6 |
32.3 |
87.0 |
26(18/38) |
25X0,14 |
7.6 |
33.6 |
91.0 |
26(18/38) |
27X0.14 |
7.7 |
36.3 |
97.0 |
26(18/38) |
30X0.14 |
8.0 |
40.3 |
108.0 |
26(18/38) |
32X0.14 |
8.2 |
43.0 |
114.0 |
26(18/38) |
36X0.14 |
8.7 |
48.4 |
126.0 |
26(18/38) |
40X0.14 |
9.5 |
54.0 |
139.0 |
26(18/38) |
42X0.14 |
9.8 |
56.0 |
146.0 |
26(18/38) |
44X0.14 |
10.3 |
59.0 |
153.0 |
26(18/38) |
48X0.14 |
10.4 |
65.0 |
164.0 |
26(18/38) |
52X0.14 |
10.7 |
70.0 |
173.0 |
26(18/38) |
56X0.14 |
11.0 |
75.0 |
187.0 |
26(18/38) |
61X0.14 |
11.3 |
82.0 |
204.0 |
26(18/38) |
80X0.14 |
15.5 |
108.0 |
280.0 |
26(18/38) |
100X0.14 |
18.1 |
135.0 |
370.0 |
24(14/34) |
2X0.25 |
3.8 |
4.8 |
18.0 |
24(14/34) |
3X0.25 |
3.9 |
7.2 |
22.0 |
24(14/34) |
4X0.25 |
4.3 |
9.6 |
26.0 |
24(14/34) |
5X0.25 |
4.8 |
12.0 |
30.0 |
24(14/34) |
6X0.25 |
5.2 |
14.4 |
36.0 |
24(14/34) |
7X0.25 |
5.2 |
16.8 |
42.0 |
24(14/34) |
8X0.25 |
5.7 |
19.2 |
49.0 |
24(14/34) |
10X0.25 |
6.4 |
24.0 |
57.0 |
24(14/34) |
12X0.25 |
6.7 |
28.8 |
66.0 |
24(14/34) |
14X0.25 |
7.1 |
33.6 |
75.0 |
24(14/34) |
16X0.25 |
7.5 |
38.4 |
84.0 |
24(14/34) |
18X0.25 |
7.9 |
43.2 |
72.0 |
24(14/34) |
19X0.25 |
8.4 |
46.0 |
84.0 |
24(14/34) |
20X0.25 |
9.1 |
48.0 |
101.0 |
24(14/34) |
21X0.25 |
9.3 |
50.0 |
107.0 |
24(14/34) |
24X0.25 |
9.8 |
60.0 |
120.0 |
24(14/34) |
25X0.25 |
9.9 |
61.0 |
132.0 |
24(14/34) |
27X0.25 |
10.1 |
65.0 |
140.0 |
24(14/34) |
30X0.25 |
10.3 |
72.0 |
156.0 |
24(14/34) |
32X0.25 |
10.5 |
77.0 |
164.0 |
24(14/34) |
36X0.25 |
11.1 |
86.0 |
182.0 |
24(14/34) |
37X0.25 |
11.3 |
89.0 |
190.0 |
24(14/34) |
40X0.25 |
11.5 |
96.0 |
200.0 |
24(14/34) |
42X0.25 |
11.8 |
101.0 |
211.0 |
24(14/34) |
44X0.25 |
12.6 |
106.0 |
225.0 |
24(14/34) |
48X0.25 |
12.7 |
115.0 |
245.0 |
24(14/34) |
52X0.25 |
13.6 |
125.0 |
263.0 |
24(14/34) |
56X0.25 |
14.0 |
134.0 |
280.0 |
24(14/34) |
61X0.25 |
14.4 |
146.0 |
305.0 |
24(14/34) |
80X0.25 |
19.6 |
192.0 |
450.0 |
24(14/34) |
100X0.25 |
23.1 |
240.0 |
590.0 |
22(7/30) |
2X0.34 |
4.2 |
6.5 |
22.0 |
22(7/30) |
3X0.34 |
4.4 |
9.8 |
30.0 |
22(7/30) |
4X0.34 |
4.9 |
13.1 |
43.0 |
22(7/30) |
5X0.34 |
5.3 |
16.3 |
54.0 |
22(7/30) |
6X0.34 |
5.8 |
19.6 |
58.0 |
22(7/30) |
7X0.34 |
5.9 |
22.8 |
61.0 |
22(7/30) |
8X0.34 |
6.3 |
26.1 |
73.0 |
22(7/30) |
10X0.34 |
7.2 |
32.6 |
82.0 |
22(7/30) |
12X0.34 |
7.6 |
39.2 |
102.0 |
22(7/30) |
14XO.34 |
8.0 |
45.7 |
108.0 |
22(7/30) |
16X0.34 |
8.4 |
52.0 |
126.0 |
22(7/30) |
18X0.34 |
8.9 |
59.0 |
143.0 |
22(7/30) |
20X0.34 |
9.8 |
65.0 |
160.0 |
22(7/30) |
21X0.34 |
9.8 |
69.0 |
166.0 |
22(7/30) |
24X0.34 |
11.0 |
78.0 |
186.0 |
22(7/30) |
25X0.34 |
11.2 |
82.0 |
192.0 |
22(7/30) |
27X0.34 |
11.2 |
88.0 |
206.0 |
22(7/30) |
30X0.34 |
11.6 |
98.0 |
226.0 |
22(7/30) |
32X0.34 |
11.9 |
104.0 |
245.0 |
22(7/30) |
36X0.34 |
12.6 |
118.0 |
285.0 |
22(7/30) |
37X0.34 |
12.9 |
121.0 |
292.0 |
22(7/30) |
40X0.34 |
13.5 |
131.0 |
318.0 |
22(7/30) |
42X0.34 |
14.0 |
137.0 |
330.0 |
22(7/30) |
44X0.34 |
14.7 |
144.0 |
370.0 |
22(7/30) |
48X0.34 |
14.9 |
157.0 |
405.0 |
22(7/30) |
52X0.34 |
15.3 |
170.0 |
430.0 |
22(7/30) |
53X0.34 |
15.5 |
183.0 |
440.0 |
22(7/30) |
61X0.34 |
16.2 |
199.0 |
610.0 |
22(7/30) |
80X0.34 |
22.0 |
264.0 |
880.0 |
22(7/30) |
100X0.34 |
25.4 |
327.0 |
1050.0 |
20(16/32) |
2X0.5 |
4.8 |
9.6 |
40.0 |
20(16/32) |
3X0.5 |
5.1 |
14.4 |
46.0 |
20(16/32) |
4X0.5 |
5.7 |
19.2 |
55.0 |
20(16/32) |
5X0.5 |
6.2 |
24.0 |
64.0 |
20(16/32) |
6X0.5 |
6.7 |
28.8 |
73.0 |
20(16/32) |
7X0.5 |
7.4 |
33.6 |
81.0 |
20(16/32) |
8X0.5 |
8.0 |
38.4 |
97.0 |
20(16/32) |
10X0.5 |
8.8 |
48.0 |
116.0 |
20(16/32) |
12X0.5 |
9.1 |
58.0 |
135.0 |
20(16/32) |
16X0.5 |
10.0 |
77.0 |
168.0 |
20(16/32) |
20X0.5 |
11.2 |
96.0 |
213.0 |
20(16/32) |
24X0.5 |
12.3 |
116.0 |
241.0 |
20(16/32) |
30X0.5 |
13.5 |
144.0 |
303.0 |
20(16/32) |
40X0.5 |
15.8 |
192.0 |
391.0 |
18(24/32) |
2X0.75 |
5.2 |
14.4 |
47.0 |
18(24/32) |
3X0.75 |
5.5 |
21.6 |
54.0 |
18(24/32) |
4X0.75 |
6.2 |
29.0 |
66.0 |
18(24/32) |
5X0.75 |
6.8 |
36.0 |
80.0 |
18(24/32) |
7X0.75 |
8.1 |
50.0 |
110.0 |
18(24/32) |
8X0.75 |
8.9 |
58.0 |
125.0 |
18(24/32) |
10X0.75 |
9.6 |
72.0 |
148.0 |
18(24/32) |
12X0.75 |
9.9 |
86.0 |
176.0 |
18(24/32) |
16X0.75 |
11.6 |
115.0 |
220.0 |
18(24/32) |
20X0.75 |
12.6 |
144.0 |
276.0 |
17(32/32) |
2X1.0 |
5.5 |
19.2 |
56.0 |
17(32/32) |
3X1.0 |
6.0 |
29.0 |
71.0 |
16(30/30) |
2X1.5 |
6.5 |
29.0 |
75.0 |
16(30/30) |
3X1.5 |
6.9 |
43.0 |
90.0 |
