LiYW
应用及描述
这些热绝缘电线适宜于直接与高温接触的电力电流安装、开关柜、电动机和变压器等,例如,上光机和烘干塔等(直接接触)。这些亦适合电气设备内部布线,如照明及供暖装置。
标准及认证
VDE-0281-7, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

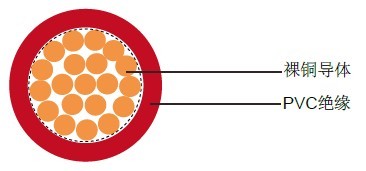

电缆结构
- 裸铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5, BS 6360 cl.5,HD 383
- 特殊的耐热PVC绝缘
- 色彩编码遵循VDE-0293
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 12.5 x Ø
- 静态弯曲半径: 12.5 x Ø
- 应用时的工作温度: -5º C ~ +105º C
- 静态时可承受的温度: -10º C ~ +105º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
26(18/38) |
1 x 0.14 |
1.0 |
1.4 |
3.2 |
24(14/34) |
1 x 0.25 |
1.3 |
2.4 |
4.3 |
22(19/34) |
1 x 0.34 |
1.4 |
3.6 |
5.3 |
20(16/32) |
1 x 0.50 |
1.8 |
4.8 |
7.2 |
