LiYCY
应用及描述
LIYCY屏蔽电缆适合灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中，但不适合露天应用。 LIYCY电缆是施工要求最小外径的理想选择，如工具制造领域，机床行业，电工学，计算机，测量和控制工艺中。其非常小的外径使其也适用于微型插头。
标准及认证
VDE 0245, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

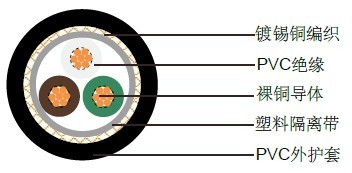

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复
- 线芯总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套，遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ～ +80º C
- 静态时可承受的温度:
-30º C ～ +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
26(18/38) |
2X0.14 |
3.9 |
12 |
20 |
26(18/38) |
3X0.14 |
4.1 |
13 |
28 |
26(18/38) |
4X0.14 |
4.3 |
14.3 |
33 |
26(18/38) |
5X0.14 |
4.6 |
15.5 |
38 |
26(18/38) |
6X0.14 |
4.8 |
22 |
38 |
26(18/38) |
7X0.14 |
4.9 |
19 |
49 |
26(18/38) |
8X0.14 |
5.3 |
21.2 |
56 |
26(18/38) |
10X0.14 |
5.9 |
28.5 |
66 |
26(18/38) |
12X0.14 |
6.3 |
30.4 |
78 |
26(18/38) |
14X0.14 |
6.5 |
32 |
80 |
26(18/38) |
15X0.14 |
6.7 |
37.8 |
86 |
26(18/38) |
16X0.14 |
6.8 |
43 |
90 |
26(18/38) |
18X0.14 |
7.1 |
48.8 |
104 |
26(18/38) |
20X0.14 |
7.6 |
53.9 |
116 |
26(18/38) |
21X0.14 |
7.7 |
55.5 |
121 |
26(18/38) |
25X0.14 |
8.5 |
63 |
149 |
26(18/38) |
28X0,14 |
8.5 |
66.1 |
153 |
26(18/38) |
30X0.14 |
8.7 |
69 |
158 |
26(18/38) |
32X0.14 |
9 |
73.6 |
164 |
26(18/38) |
36X0.14 |
9.3 |
83 |
183 |
26(18/38) |
40X0.14 |
9.7 |
87.5 |
210 |
26(18/38) |
44X0.14 |
10.3 |
110.5 |
225 |
26(18/38) |
50X0.14 |
11.1 |
122.5 |
253 |
24(14/34) |
2X0.25 |
4.5 |
16 |
32 |
24(14/34) |
3X0.25 |
4.7 |
21 |
37 |
24(14/34) |
4X0.25 |
5.1 |
24 |
41.3 |
24(14/34) |
5X0.25 |
5.4 |
29 |
51.2 |
24(14/34) |
6X0.25 |
5.8 |
30 |
58 |
24(14/34) |
7X0.25 |
5.8 |
37 |
65 |
24(14/34) |
8X0.25 |
6.5 |
42 |
73 |
24(14/34) |
10X0.25 |
7.5 |
46 |
82 |
24(14/34) |
12X0.25 |
7.7 |
59 |
145 |
24(14/34) |
14X0.25 |
8.1 |
59 |
99 |
24(14/34) |
15X0.25 |
8.4 |
61 |
111 |
24(14/34) |
16X0.25 |
8.4 |
64 |
124 |
24(14/34) |
18X0.25 |
8.8 |
83 |
143 |
24(14/34) |
20X0.25 |
9.1 |
88 |
152.3 |
24(14/34) |
21X0.25 |
9.3 |
93 |
161 |
24(14/34) |
25X0.25 |
10.3 |
114 |
172 |
24(14/34) |
28X0.25 |
10.8 |
126 |
181.1 |
24(14/34) |
30X0.25 |
11.1 |
132 |
189 |
24(14/34) |
32X0.25 |
11.4 |
138 |
203 |
24(14/34) |
36X0.25 |
11.8 |
148 |
220 |
24(14/34) |
40X0.25 |
12.3 |
157 |
248 |
24(14/34) |
44X0.25 |
13.3 |
165 |
292.1 |
24(14/34) |
50X0.25 |
13.9 |
178 |
318 |
24(14/34) |
61X0.25 |
14.6 |
205 |
365.2 |
22(7/30) |
2X0.34 |
4.9 |
21 |
37 |
22(7/30) |
3X0.34 |
5.1 |
27 |
49 |
22(7/30) |
4X0.34 |
5.5 |
33 |
59 |
22(7/30) |
5X0.34 |
6.2 |
36 |
66 |
22(7/30) |
6X0.34 |
6.8 |
36 |
64 |
22(7/30) |
7X0.34 |
6.8 |
46 |
83 |
22(7/30) |
8X0.34 |
7.3 |
52 |
94 |
22(7/30) |
10X0.34 |
8.3 |
74 |
129.2 |
22(7/30) |
12X0.34 |
8.5 |
80 |
142 |
22(7/30) |
14XO.34 |
8.9 |
86 |
154 |
22(7/30) |
15XO.34 |
9.2 |
90 |
155 |
22(7/30) |
16X0.34 |
9.4 |
94 |
160 |
22(7/30) |
18X0.34 |
9.8 |
103 |
173 |
22(7/30) |
20X0.34 |
10.2 |
112 |
192 |
22(7/30) |
21X0.34 |
10.3 |
116 |
199.2 |
22(7/30) |
25X0.34 |
11.9 |
135 |
259 |
22(7/30) |
28X0.34 |
12 |
153 |
280 |
22(7/30) |
30X0.34 |
12.3 |
159 |
291.1 |
22(7/30) |
32X0.34 |
13 |
165 |
305 |
22(7/30) |
36X0.34 |
13.4 |
179 |
331 |
22(7/30) |
40X0.34 |
13.9 |
200 |
365 |
22(7/30) |
44X0.34 |
14.9 |
215 |
314.2 |
22(7/30) |
50X0.34 |
15.9 |
235 |
431 |
20(16/32) |
2X0.5 |
5.5 |
29 |
54 |
20(16/32) |
3X0.5 |
5.8 |
38 |
67 |
20(16/32) |
4X0.5 |
6.5 |
43 |
77 |
20(16/32) |
5X0.5 |
7 |
51 |
90 |
20(16/32) |
6X0.5 |
7.8 |
59 |
104 |
20(16/32) |
7X0.5 |
7.8 |
65 |
112 |
20(16/32) |
8X0.5 |
8.3 |
70 |
135 |
20(16/32) |
10X0.5 |
9.5 |
88 |
160 |
20(16/32) |
12X0.5 |
9.8 |
99 |
177 |
20(16/32) |
18X0.5 |
11.8 |
134 |
239 |
20(16/32) |
20X0.5 |
12.2 |
149 |
276 |
20(16/32) |
25X0.5 |
14 |
211 |
352 |
20(16/32) |
30X0.5 |
14.5 |
230 |
397 |
18(24/32) |
2X0.75 |
5.9 |
38 |
64 |
18(24/32) |
3X0.75 |
6.4 |
49 |
76 |
18(24/32) |
4X0.75 |
7 |
58 |
92 |
18(24/32) |
5X0.75 |
7.8 |
67 |
109 |
18(24/32) |
7X0.75 |
8.4 |
100 |
156 |
18(24/32) |
10X0.75 |
10.3 |
130 |
187 |
18(24/32) |
12X0.75 |
11 |
154 |
218 |
18(24/32) |
18X0.75 |
13 |
195 |
327 |
18(24/32) |
25X0.75 |
15.6 |
280 |
454 |
18(24/32) |
30X0.75 |
16.2 |
312 |
486 |
17(32/32) |
2X1.0 |
6.5 |
43 |
72 |
17(32/32) |
3X1.0 |
6.9 |
56 |
90 |
17(32/32) |
4X1.0 |
7.6 |
68 |
109 |
17(32/32) |
5X1.0 |
8.3 |
79 |
126 |
17(32/32) |
7X1.0 |
9 |
118 |
171 |
17(32/32) |
10X1.0 |
11.5 |
140 |
228 |
17(32/32) |
12X1.0 |
11.9 |
168 |
259 |
17(32/32) |
18X1.0 |
14 |
252 |
389 |
17(32/32) |
25X1.0 |
16.7 |
335 |
517 |
16(30/30) |
2X1.5 |
7.6 |
58 |
90 |
16(30/30) |
3X1.5 |
8 |
74 |
115 |
16(30/30) |
4X1.5 |
8.7 |
108 |
153 |
16(30/30) |
5X1.5 |
9.5 |
129 |
176 |
16(30/30) |
7X1.5 |
10.3 |
164 |
220 |
16(30/30) |
12X1.5 |
13.9 |
254 |
376 |
16(30/30) |
18X1.5 |
16.6 |
350 |
519 |
16(30/30) |
25X1.5 |
20 |
550 |
901 |
