LiY/LiYv/LiYv-t

应用及描述
这些聚氯乙烯绝缘绞合线，用于电信系统，玩具，运动器材和在电气工程中使用中的综合布线设备，以满足高和超高的柔软性的严格要求。此电缆不允许安装在设备外高电流应用中。

标准及认证
VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

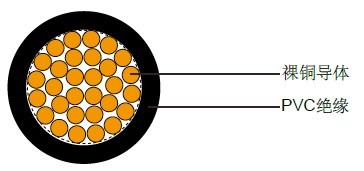

电缆结构
- 镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5，HD383
- 特殊PVC绝缘YI3类，遵循DIN VDE 0812
- 色彩编码遵循VDE-0293

技术特性
- 工作电压: 0.14 mm² 500 V/0.25-1.50 mm² 900 V
- 测试电压: 0.14 mm² 1200 V/0.25-1.50 mm² 2500 V
- 动态弯曲半径: 12.5 x Ø
- 静态弯曲半径: 12.5 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -30º C ～ +80º C(temporary 105 º C for LiYv-t)
- 阻燃: VDE 0472 part 804, test method B, and IEC 60332.1
- 绝缘电阻: 10 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	铜的重量 kg/km	线缆重量 kg/km
26(18/38)	1 x 0.14	1.1	1.4	3.0
24(14/34)	1 x 0.25	1.3	2.4	4.0
22(19/34)	1 x 0.34	1.4	3.6	5.0
20(16/32)	1 x 0.50	1.8	4.8	8.0
18(24/32)	1 x 0.75	2.0	7.2	10.0
17(32/32)	1 x 1.00	2.1	9.6	13.0
16(30/30)	1 x 1.50	2.6	14.4	19.0
14(30/50)	1 x 2.50	3.4	24.0	31.0
