LiHH
应用及描述
LiHH电缆适合固定安装或灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中。常用于信号的连接，测量，控制，呼叫和双向对讲系统，时钟装置，电子称重设备和办公电器的连接。阻燃的无卤热塑性外套，在发生火灾的情况下，无腐蚀性或有毒气体释放。通常安装在公共建筑物，实验室，交易和运输中心。此电缆不允许户外使用.
标准及认证
VDE 0482-267, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

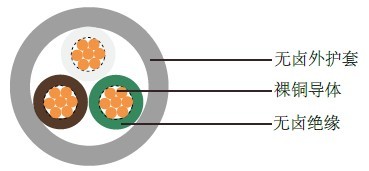

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- 无卤绝缘
- 色彩编码遵循DIN 47100，但没有颜色重复
- 无卤外护套
技术特性
- 工作电压: 350 V
- 测试电压: 1200 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -40º C ～ +70º C
- 阻燃: IEC 60332.1-2
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN 61034/IEC 61034
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
26(18/38) |
2 X 0.14 |
3.3 |
3 |
13 |
26(18/38) |
3 X 0.14 |
3.5 |
4.1 |
16 |
26(18/38) |
4 X 0.14 |
3.7 |
5.4 |
18 |
26(18/38) |
5 X 0.14 |
4.1 |
7 |
22 |
26(18/38) |
6 X 0.14 |
4.2 |
8.1 |
25 |
26(18/38) |
7 X 0.14 |
4.4 |
9.4 |
26 |
26(18/38) |
8 X 0.14 |
4.8 |
11 |
30 |
26(18/38) |
10 X 0.14 |
5.5 |
13.5 |
36 |
26(18/38) |
12 X 0.14 |
6.1 |
16.2 |
44 |
26(18/38) |
15 X 0.14 |
6.5 |
20.2 |
57 |
26(18/38) |
18 X 0.14 |
6.9 |
24.2 |
65 |
26(18/38) |
20 X 0.14 |
7.8 |
27 |
73 |
26(18/38) |
21 X 0.14 |
7.9 |
29 |
76 |
26(18/38) |
25 X 0.14 |
8.3 |
35 |
90 |
26(18/38) |
30 X 0.14 |
8.8 |
40.4 |
98 |
26(18/38) |
34 X 0.14 |
9.2 |
46 |
111 |
26(18/38) |
40 X 0.14 |
10.4 |
54 |
139 |
26(18/38) |
50 X 0.14 |
12.5 |
67.2 |
764 |
24(14/34) |
2 X 0.25 |
3.6 |
5 |
20 |
24(14/34) |
3 X 0.25 |
3.8 |
7.2 |
23 |
24(14/34) |
4 X 0.25 |
4.1 |
9.6 |
27 |
24(14/34) |
5 X 0.25 |
4.5 |
12 |
32 |
24(14/34) |
6 X 0.25 |
4.9 |
14.4 |
39 |
24(14/34) |
7 X 0.25 |
5 |
17 |
41 |
24(14/34) |
8 X 0.25 |
6.4 |
19.2 |
50 |
24(14/34) |
10 X 0.25 |
6.3 |
24 |
58 |
24(14/34) |
12 X 0.25 |
6.5 |
30 |
66 |
24(14/34) |
15 X 0.25 |
7.3 |
36 |
80 |
24(14/34) |
16 X 0.25 |
7.4 |
38.4 |
85 |
24(14/34) |
18 X 0.25 |
7.9 |
43.2 |
95 |
24(14/34) |
21 X 0.25 |
8.6 |
50.4 |
105 |
24(14/34) |
25 X 0.25 |
9.2 |
60 |
130 |
24(14/34) |
34 X 0.25 |
10.8 |
82 |
168 |
24(14/34) |
40 X 0.25 |
11.4 |
96 |
196 |
22(7/30) |
2 X 0.34 |
4.3 |
7 |
26 |
22(7/30) |
3 X 0.34 |
4.5 |
10 |
30 |
22(7/30) |
4 X 0.34 |
4.8 |
13.1 |
38 |
22(7/30) |
5 X 0.34 |
5.3 |
16.4 |
44 |
22(7/30) |
7 X 0.34 |
6.1 |
23 |
59 |
22(7/30) |
8 X 0.34 |
6.2 |
26.2 |
65 |
22(7/30) |
10 X 0.34 |
7.7 |
33 |
80 |
22(7/30) |
12 X 0.34 |
7.9 |
39.2 |
94 |
22(7/30) |
15 X 0.34 |
8.8 |
49.1 |
115 |
22(7/30) |
18 X 0.34 |
9.6 |
59.1 |
135 |
22(7/30) |
21 X 0.34 |
10.4 |
69 |
154 |
22(7/30) |
25 X 0.34 |
11.4 |
82 |
180 |
22(7/30) |
34 X 0.34 |
12.8 |
111.1 |
233 |
22(7/30) |
40 X 0.34 |
13.7 |
131 |
272 |
20(16/32) |
2 X 0.5 |
4.5 |
10 |
30 |
20(16/32) |
3 X 0.5 |
4.8 |
14.4 |
36 |
20(16/32) |
4 X 0.5 |
5.2 |
19.2 |
44 |
20(16/32) |
5 X 0.5 |
6.1 |
24 |
57 |
20(16/32) |
7 X 0.5 |
6.4 |
34 |
71 |
20(16/32) |
10 X 0.5 |
8.3 |
48 |
101 |
20(16/32) |
12 X 0.5 |
8.6 |
58 |
117 |
20(16/32) |
15 X 0.5 |
9.5 |
72 |
145 |
20(16/32) |
18 X 0.5 |
10.5 |
86.4 |
171 |
20(16/32) |
21 X 0.5 |
11.3 |
101 |
197 |
20(16/32) |
25 X 0.5 |
12.4 |
120 |
230 |
20(16/32) |
30 X 0.5 |
13.1 |
144 |
269 |
20(16/32) |
34 X 0.5 |
13.8 |
163.2 |
301 |
20(16/32) |
40 X 0.5 |
15.2 |
192 |
365 |
18(24/32) |
2 X 0.75 |
5.2 |
14.4 |
40 |
18(24/32) |
3 X 0.75 |
5.5 |
22 |
54 |
18(24/32) |
4 X 0.75 |
6.1 |
29 |
60 |
18(24/32) |
5 X 0.75 |
6.7 |
36.1 |
73 |
18(24/32) |
7 X 0.75 |
7.3 |
50.4 |
91 |
18(24/32) |
10 X 0.75 |
9.5 |
72 |
137 |
18(24/32) |
12 X 0.75 |
10.2 |
86.4 |
166 |
