LiHCH TP
应用及描述
LiHCH TP电缆适合固定安装或灵活应用于低机械应力,无机械拉力或荷载,非动力控制的可移动的干燥或潮湿的环境中。常用于信号的连
接,测量,控制,呼叫和双向对讲系统,时钟装置,电子称重设备和办公电器的连接。阻燃的无卤热塑性外套,在发生火灾的情况下,
无腐蚀性或有毒气体释放。通常安装在公共建筑物,实验室,交易和运输中心。双绞的线对减少了电缆的内部串扰,同时镀锡铜编织屏蔽
可防止电气和电磁串扰,确保信号和数据传输。此电缆不允许户外使用。
标准及认证
VDE 048-267, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

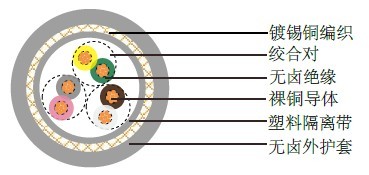

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- 无卤绝缘
- 色彩编码遵循DIN 47100,但没有颜色重复
- 线芯总绞
- 塑料隔离带
- 85%镀锡铜编织
- 无卤外护套
技术特性
- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -40º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 互容: 导体对导体: 80 nF/km
导体对屏蔽: 120 nF/km
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN50268/IEC 61034
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
26(18/38) |
2x2x0.14 |
5.2 |
19.1 |
34 |
26(18/38) |
3x2x0.14 |
5.7 |
23.4 |
41 |
26(18/38) |
4x2x0.14 |
6.5 |
27.8 |
53 |
26(18/38) |
5x2x0.14 |
7.0 |
31.9 |
60 |
26(18/38) |
6x2x0.14 |
7.2 |
36.2 |
68 |
26(18/38) |
8x2x0.14 |
7.8 |
43.4 |
80 |
26(18/38) |
10x2x0.14 |
8.9 |
50.6 |
100 |
26(18/38) |
12x2x0.14 |
9.7 |
58.2 |
111 |
26(18/38) |
16x2x0.14 |
10.5 |
71.4 |
136 |
26(18/38) |
18x2x0.14 |
11.1 |
92.8 |
159 |
26(18/38) |
20x2x0.14 |
11.7 |
98.1 |
164 |
26(18/38) |
24x2x0.14 |
12.3 |
114.8 |
203 |
26(18/38) |
25x2x0.14 |
12.8 |
117.5 |
207 |
26(18/38) |
28x2x0.14 |
13.1 |
125.7 |
221 |
26(18/38) |
30x2x0.14 |
13.8 |
135.6 |
237 |
26(18/38) |
36x2x0.14 |
14.6 |
157.8 |
275 |
26(18/38) |
40x2x0.14 |
14.9 |
168.2 |
296 |
26(18/38) |
44x2x0.14 |
16.3 |
205.9 |
348 |
26(18/38) |
52x2x0.14 |
17.0 |
228.1 |
388 |
26(18/38) |
61x2x0.14 |
18.3 |
263.2 |
443 |
24(14/34) |
2x2x0.25 |
5.7 |
24.9 |
42 |
24(14/34) |
3x2x0.25 |
6.4 |
31.4 |
55 |
24(14/34) |
4x2x0.25 |
7.8 |
44.9 |
81 |
24(14/34) |
6x2x0.25 |
7.9 |
50.7 |
85 |
24(14/34) |
8x2x0.25 |
9.0 |
62.1 |
109 |
24(14/34) |
10x2x0.25 |
9.8 |
73.9 |
132 |
24(14/34) |
12x2x0.25 |
10.9 |
101.9 |
160 |
24(14/34) |
16x2x0.25 |
11.9 |
126.8 |
195 |
24(14/34) |
18x2x0.25 |
12.7 |
136.6 |
222 |
24(14/34) |
24x2x0.25 |
14.2 |
170.3 |
270 |
22(7/30) |
2x2x0.34 |
6.8 |
31.5 |
57 |
22(7/30) |
3x2x0.34 |
7.4 |
39.7 |
72 |
22(7/30) |
4x2x0.34 |
8.8 |
49.8 |
99 |
22(7/30) |
5x2x0.34 |
9.5 |
58.5 |
116 |
22(7/30) |
6x2x0.34 |
9.7 |
65.1 |
128 |
22(7/30) |
8x2x0.34 |
10.6 |
80.7 |
144 |
22(7/30) |
12x2x0.34 |
13.4 |
133.1 |
225 |
22(7/30) |
16x2x0.34 |
14.6 |
165.0 |
280 |
22(7/30) |
18x2x0.34 |
15.1 |
178.3 |
306 |
22(7/30) |
24x2x0.34 |
17.6 |
255.1 |
415 |
20(16/32) |
2x2x0.5 |
7.2 |
39.3 |
66 |
20(16/32) |
3x2x0.5 |
7.9 |
50.1 |
84 |
20(16/32) |
4x2x0.5 |
9.6 |
82.0 |
146 |
20(16/32) |
6x2x0.5 |
10.4 |
86.0 |
146 |
20(16/32) |
8x2x0.5 |
10.9 |
111.5 |
166 |
20(16/32) |
10x2x0.5 |
13.2 |
146.5 |
229 |
20(16/32) |
12x2x0.5 |
14.4 |
175.7 |
268 |
20(16/32) |
16x2x0.5 |
16.3 |
241.3 |
368 |
20(16/32) |
18x2x0.5 |
16.9 |
261.0 |
399 |
20(16/32) |
20x2x0.5 |
16.9 |
280.2 |
418 |
20(16/32) |
24x2x0.5 |
19.0 |
330.4 |
491 |
18(24/32) |
2x2x0.75 |
8.5 |
52.4 |
92 |
18(24/32) |
3x2x0.75 |
9.4 |
69.4 |
112 |
18(24/32) |
4x2x0.75 |
10.9 |
108.0 |
179 |
18(24/32) |
6x2x0.75 |
12.5 |
136.5 |
218 |
18(24/32) |
8x2x0.75 |
14.9 |
180.0 |
305 |
18(24/32) |
12x2x0.75 |
17.1 |
261.2 |
385 |
18(24/32) |
16x2x0.75 |
18.6 |
329.9 |
482 |
18(24/32) |
18x2x0.75 |
19.3 |
369.3 |
535 |
18(24/32) |
24x2x0.75 |
21.8 |
469.2 |
661 |
17(32/32) |
2x2x1.0 |
10.5 |
84.0 |
142 |
17(32/32) |
3x2x1.0 |
10.6 |
96.0 |
173 |
17(32/32) |
4x2x1.0 |
11.5 |
121.0 |
212 |
17(32/32) |
5x2x1.0 |
12.0 |
161.0 |
266 |
