LiHCH
应用及描述
LiHCH电缆适合固定安装或灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中。常用于信号的连接，测量，控制，呼叫和双向对讲系统，时钟装置，电子称重设备和办公电器的连接。阻燃的无卤热塑性外套，在发生火灾的情况下，无腐蚀性或有毒气体释放。通常安装在公共建筑物，实验室，交易和运输中心。镀锡铜编织屏蔽，抗串扰，确保信号和数据传输。此电缆不允许户外使用。
标准及认证
VDE 048-267, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

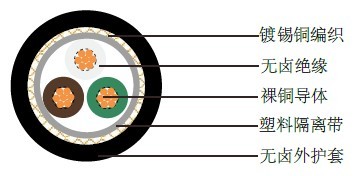

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- 无卤绝缘
- 色彩编码遵循DIN 47100，但没有颜色重复
- 塑料隔离带
- 85%镀锡铜编织
- 无卤外护套
技术特性
- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -40º C ～ +70º C
- 阻燃: IEC 60332.1-2
- 互容:
导体对导体: 120 nF/km
导体对屏蔽: 160 nF/km
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN50268/IEC 61034
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
26(18/38) |
2x0.14 |
3.9 |
8 |
21 |
26(18/38) |
3x0.14 |
4.2 |
11 |
26 |
26(18/38) |
4x014 |
4.5 |
12.5 |
28 |
26(18/38) |
5x0.14 |
4.8 |
13.5 |
33 |
26(18/38) |
6x0.14 |
5.1 |
15.5 |
37 |
26(18/38) |
7x0.14 |
5.1 |
17 |
40 |
26(18/38) |
8x0.14 |
5.5 |
19.5 |
46 |
26(18/38) |
9x0.14 |
5.9 |
23 |
50 |
26(18/38) |
10x0.14 |
6 |
26 |
55 |
26(18/38) |
12x0.14 |
6.3 |
30 |
64 |
26(18/38) |
16x0.14 |
7.4 |
40 |
84 |
26(18/38) |
20x0.14 |
8.2 |
46 |
98 |
26(18/38) |
25x0.14 |
8.6 |
55 |
125 |
24(14/34) |
2x0.25 |
4.3 |
12 |
29 |
24(14/34) |
3x0.25 |
4.5 |
14.7 |
30 |
24(14/34) |
4x0.25 |
4.9 |
17 |
38 |
24(14/34) |
5x0.25 |
5.3 |
21.2 |
43 |
24(14/34) |
6x0.25 |
5.7 |
23.5 |
48 |
24(14/34) |
7x0.25 |
5.7 |
27.5 |
51 |
24(14/34) |
8x0.25 |
6.5 |
29.8 |
58 |
24(14/34) |
9x0.25 |
7 |
34.9 |
64 |
24(14/34) |
10x0.25 |
7.2 |
39.5 |
70 |
24(14/34) |
12x0.25 |
7.4 |
46 |
83 |
24(14/34) |
16x0.25 |
8.1 |
55.3 |
102 |
24(14/34) |
20x0.25 |
9 |
66.1 |
121 |
24(14/34) |
25x0.25 |
10.1 |
81 |
145 |
22(7/30) |
2 X 0.34 |
4.9 |
16 |
31 |
22(7/30) |
3 X 0.34 |
5.1 |
19 |
37 |
22(7/30) |
4 X 0.34 |
5.5 |
25 |
48 |
22(7/30) |
5 X 0.34 |
6.2 |
30 |
58 |
22(7/30) |
6 X 0.34 |
6.5 |
34 |
67 |
22(7/30) |
7 X 0.34 |
6.9 |
37 |
76 |
22(7/30) |
8 X 0.34 |
7.6 |
46 |
95 |
22(7/30) |
10 X 0.34 |
8.9 |
62 |
110 |
22(7/30) |
12 X 0.34 |
9.1 |
68 |
123 |
22(7/30) |
14 X 0.34 |
9.4 |
82 |
140 |
22(7/30) |
16 X 0.34 |
9.9 |
95 |
156 |
22(7/30) |
18 X 0.34 |
10.4 |
107 |
171 |
22(7/30) |
21 X 0.34 |
11.3 |
122 |
195 |
22(7/30) |
25 X 0.34 |
12.5 |
141 |
226 |
22(7/30) |
30 X 0.34 |
13.1 |
162 |
260 |
22(7/30) |
34 X 0.34 |
13.9 |
177 |
284 |
22(7/30) |
40 X 0.34 |
14.8 |
202 |
329 |
20(16/32) |
2 X 0.5 |
5.2 |
22 |
37 |
20(16/32) |
3 X 0.5 |
5.5 |
30 |
46 |
20(16/32) |
4 X 0.5 |
6.1 |
34 |
57 |
20(16/32) |
5 X 0.5 |
6.9 |
52 |
77 |
20(16/32) |
6 X 0.5 |
7.1 |
60 |
85 |
20(16/32) |
7 X 0.5 |
7.3 |
65 |
92 |
20(16/32) |
8 X 0.5 |
8.3 |
76 |
113 |
20(16/32) |
10 X 0.5 |
9.4 |
88 |
135 |
20(16/32) |
12 X 0.5 |
9.7 |
98 |
147 |
20(16/32) |
18 X 0.5 |
11.1 |
141 |
210 |
20(16/32) |
21 X 0.5 |
12.2 |
161 |
241 |
20(16/32) |
25 X 0.5 |
13.5 |
186 |
284 |
20(16/32) |
30 X 0.5 |
14.5 |
223 |
339 |
20(16/32) |
40 X 0.5 |
16.5 |
293 |
443 |
18(24/32) |
2 X 0.75 |
5.9 |
31 |
45 |
18(24/32) |
3 X 0.75 |
6.3 |
37 |
60 |
18(24/32) |
4 X 0.75 |
7.1 |
58 |
80 |
18(24/32) |
5 X 0.75 |
7.6 |
68 |
97 |
18(24/32) |
7 X 0.75 |
8.5 |
88 |
126 |
18(24/32) |
10 X 0.75 |
10.5 |
122 |
174 |
18(24/32) |
12 X 0.75 |
11.2 |
137 |
195 |
17(32/32) |
2 X 1.0 |
6.5 |
43 |
71 |
17(32/32) |
3 X 1.0 |
7.0 |
57 |
89 |
17(32/32) |
4 X 1.0 |
7.5 |
68 |
109 |
17(32/32) |
5 X 1.0 |
8.2 |
79 |
126 |
17(32/32) |
7 X 1.0 |
8.8 |
118 |
171 |
16(30/30) |
2 X 1.5 |
7.7 |
58 |
91 |
16(30/30) |
3 X 1.5 |
8.1 |
74 |
115 |
16(30/30) |
4 X 1.5 |
8.7 |
107 |
153 |
16(30/30) |
5 X 1.5 |
9.5 |
129 |
176 |
16(30/30) |
7 X 1.5 |
10.7 |
164 |
220 |
