LiFY
应用及描述
LiFY是高度柔软的导线,它可以作为开关柜的超柔软绝缘线,也可作为在测试,实验室,研究等系统中的测量电缆。
标准及认证
VDE 0250, VDE 0281, VDE 0295, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

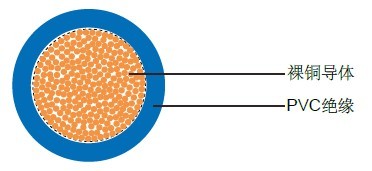

电缆结构
- 多股超柔软裸铜导体
- 遵循VDE-0295 Class-6, IEC 60228 Cl-6
- 特殊PVC绝缘
- 色彩编码遵循VDE-0293
技术特性
- 工作电压: 1000 V
- 测试电压: 3000 V
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 5 x Ø
- 应用时的工作温度: -15º C ~ +80º C
- 静态时可承受的温度: -30º C ~ +80º C
- 阻燃: VDE 0472-804, 测试方法B, IEC 60332.1
- 绝缘电阻: 10 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
26(72/42) |
1 x 0.14 |
1.1 |
1.4 |
2.6 |
24(65/40) |
1 x 0.25 |
1.4 |
2.5 |
4.2 |
20(132/40) |
1 x 0.50 |
2.2 |
5.5 |
8 |
18(195/40) |
1 x 0.75 |
2.4 |
8 |
12 |
17(260/40) |
1 x 1.00 |
2.6 |
10.8 |
18 |
16(192/38) |
1 x 1.50 |
3.3 |
15 |
22 |
14(320/38) |
1 x 2.50 |
3.9 |
25 |
37 |
12(512/38) |
1 x 4.00 |
5.1 |
40 |
50 |
10(768/38) |
1 x 6.00 |
6.5 |
60 |
71 |
8(1280/38) |
1 x 10.0 |
7.5 |
100 |
130 |
6(2048/38) |
1 x 16.0 |
9.1 |
160 |
187 |
4(3234/38) |
1 x 25.0 |
10.8 |
240 |
294 |
2(4508/38) |
1 x 35.0 |
11.9 |
336 |
380 |
1(6468/38) |
1 x 50.0 |
14.9 |
480 |
521 |
2/0(8967/38) |
1 x 70.0 |
17.0 |
672 |
740 |
