Li2YCY PiMF

应用及描述
Li2YCY PiMF特别适用于布线数据系统和大型工业厂房的控制系统,敏感的信号和高比特率的传输以满足近端串音衰减和在电路中的高电串扰的要求。也可用于测量值传输和串行2线接口,这种类型的电缆可在有限的环境中移动安装,可固定安装在干燥和潮湿的室内环境中。


标准及认证
CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

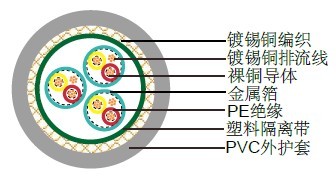

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- PE绝缘2YI1类,遵循DIN VDE 0207-2
- 黄红线芯, 每对按DIN 47100编码
- 两芯对绞成对
- 塑料隔离带
- 金属塑料复合带单对屏蔽,多股镀锡铜排流线
- 线对(PiMF)总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套YM2类,灰色,遵循DIN VDE 0207-5, 护套为加强PVC Yv时,护套颜色为黑色


技术特性
- 工作电压: 250 V
- 测试电压:
导体对导体1200V
导体对屏蔽500V
屏蔽对屏蔽500V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -30º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 绝缘电阻: 5GΩ x km
- 1 MHz时,串扰衰减最小为 75 dB
- 1 MHz时的阻抗:
0.22mm² 大约. 80Ohm
0.34mm² 大约. 85Ohm
0.5mm² 大约. 80Ohm
1.0mm² 大约. 75Ohm
- 800 Hz时的互容:
0.22mm² 最大.70nF/km
0.34mm² 最大.70nF/km
0.5mm² 最大.75nF/km
1.0mm² 最大.85nF/km
- 环路电阻:
0.22mm² 最大.186Ohm/km
0.34mm² 最大.115Ohm/km
0.5mm² 最大.78.4Ohm/km
1.0mm² 最大.39Ohm/km

Li2YCY PiMF德国VDE标准工业电缆Li2YCY PiMF德国VDE标准工业电缆

电缆参数

线规

芯数 x 导体
截面积
# x mm²

标称外径
mm

铜的重量
kg/km

线缆重量
kg/km

24(7/32)

2 x 2 x 0.22

7.7

33

38

24(7/32)

3 x 2 x 0.22

7.8

42

57

24(7/32)

4 x 2 x 0.22

9.3

50

83

24(7/32)

8 x 2 x 0.22

10.8

85

133

24(7/32)

10 x 2 x 0.22

11.6

100

164

22(7/30)

2 x 2 x 0.34

9.0

43

70

22(7/30)

3 x 2 x 0.34

9.1

55

85

22(7/30)

4 x 2 x 0.34

9.4

64

103

22(7/30)

8 x 2 x 0.34

13.4

127

191

22(7/30)

10 x 2 x 0.34

14.3

150

230

20(7/28)

2 x 2 x 0.5

9.1

50

101

20(7/28)

3 x 2 x 0.5

10.0

66

120

20(7/28)

4 x 2 x 0.5

12.0

108

172

20(7/28)

5 x 2 x 0.5

13.1

120

201

20(7/28)

6 x 2 x 0.5

14.4

148

260

20(7/28)

8 x 2 x 0.5

15.0

180

310

20(7/28)

10 x 2 x 0.5

17.6

236

398

20(7/28)

16 x 2 x 0.5

21.2

338

515

20(7/28)

20 x 2 x 0.5

22.9

394

688

20(7/28)

30 x 2 x 0.5

27.9

577

980

20(7/28)

40 x 2 x 0.5

38.3

684

1390

20(7/28)

50 x 2 x 0.5

43.2

834

1860

18(24/32)

2 x 2 x 0.75

10.4

61

117

18(24/32)

3 x 2 x 0.75

11.3

97

142

18(24/32)

4 x 2 x 0.75

14.0

141

240

18(24/32)

5 x 2 x 0.75

15.1

163

304

18(24/32)

6 x 2 x 0.75

16.8

198

352

18(24/32)

8 x 2 x 0.75

17.2

246

415

18(24/32)

10 x 2 x 0.75

19.8

305

505

18(24/32)

16 x 2 x 0.75

24.0

446

732

18(24/32)

20 x 2 x 0.75

25.6

530

860

18(24/32)

30 x 2 x 0.75

30.9

765

1210

17(32/32)

2 x 2 x 1.0

11.9

72

130

17(32/32)

3 x 2 x 1.0

12.2

104

161

17(32/32)

4 x 2 x 1.0

16.2

186

360

17(32/32)

5 x 2 x 1.0

17.4

231

412

17(32/32)

6 x 2 x 1.0

18.7

260

472

17(32/32)

8 x 2 x 1.0

19.2

322

540

17(32/32)

10 x 2 x 1.0

22.2

382

670

17(32/32)

16 x 2 x 1.0

26.9

578

982

17(32/32)

20 x 2 x 1.0

29.4

710

1240

17(32/32)

30 x 2 x 1.0

35.4

1050

1720

18(24/32)

2 x 2 x 1.5

12.8

81

164

18(24/32)

3 x 2 x 1.5

14.1

141

197

18(24/32)

4 x 2 x 1.5

17.4

261

480

16(30/30)

5 x 2 x 1.5

18.4

284

516

16(30/30)

6 x 2 x 1.5

20.1

355

590

16(30/30)

8 x 2 x 1.5

20.7

448

696

16(30/30)

10 x 2 x 1.5

23.9

551

874

16(30/30)

16 x 2 x 1.5

29.7

838

1340

16(30/30)

20 x 2 x 1.5

31.7

1030

1620
