JE-LiHCH

应用及描述
JE-LiHCH无卤电缆提高了在发生火灾的情况下的表现性能,可用于电话传输,测量和信号的传输。铜丝屏蔽(C)防止在传输电路过程中的电气干扰。高氧指数的绝缘材料可防止火焰的传播,并在发生火灾时不产生腐蚀性气体。此电缆可用于电信室内安装和在不曝光在阳光下的室外安装。这些电缆适用于固定安装在具有火灾危险的地方,在干燥和潮湿的环境下或安装于石膏下。


标准及认证
VDE 0815, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

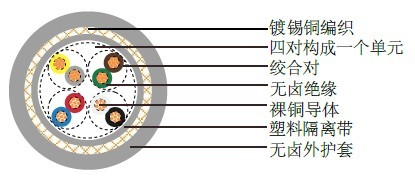

电缆结构
- 裸铜导体 7x0.3mm
- 无卤绝缘, HI1/HI2类,遵循DIN VDE part 23
- 色彩编码遵循DIN VDE 0815 (包括色环和色组)
- 两芯对绞成对,四对成组,多组成层(两对或四芯的电缆组成一个星形结构)
- 塑料隔离带
- 85%裸铜或镀锡铜丝编织屏蔽, 0.2mm
- 无卤外护套HM1/HM2类,遵循DIN VDE 0207-24


技术特性
- 工作电压: 225 V
- 测试电压: 线芯/线芯 500 V
线芯/屏蔽 2000 V
- 最小弯曲半径: 7.5 x Ø
- 应用时的工作温度: -5º C ~ +50º C
- 静态时可承受的温度: -30º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 互容: 800 Hz时,最大.120 nF/km(这个数值在线缆达到四对以上时,可能增加20%)
- 电容的不平衡性
最大.200 pF/100 m (电容值的20%, 但最大值不超过400 pF)
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN50268/IEC 61034
- 绝缘电阻: 100 MΩ x km

JE-LiHCH德国VDE标准工业电缆JE-LiHCH德国VDE标准工业电缆

电缆参数

线规

芯数 x 导体
截面积
# x mm²

组数

标称外径
mm

铜的重量
kg/km

线缆重量
kg/km

20

2x2x0.5

-

9

44

102

20

4x2x0.5

1

12

80

168

20

8x2x0.5

2

17

152

297

20

12x2x0.5

3

18

192

357

20

20x2x0.5

5

22

288

555

20

32x2x0.5

8

26

439

852

20

40x2x0.5

10

29

531

1005
