H07ZZ-F
应用及描述
这些低烟无卤电缆，非常柔软，主要用于移动服务，适合于火灾条件下需要低烟和无卤的环境中。此电缆可承受中等机械压力，用于工业和农业厂房机器，马达和一些运输机器，风力站及农业开采中。
标准及认证
<HAR> HD22.13 S1 & A1, VDE-0282 Part-13, CEI 20-19 p.13, IEC 60245-4 , IEC 60754, EN 61034,
CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

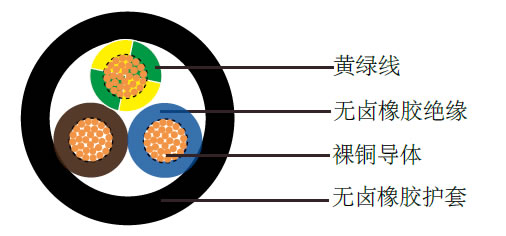

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 无卤橡胶EI8绝缘，遵循EN 50363-5
- 色彩编码遵循VDE-0293-308
- 黑色无卤橡胶EM8护套
技术特性
- 工作电压: 450/750 V
- 固定电压: 600/1000 V
- 测试电压: 2500 V
- 动态弯曲半径:6 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: -40º C to +70º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.3 C1, NF C 32-070
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
17（32/32) |
2 x 1 |
0.8 |
1.3 |
7.7-10 |
19 |
96 |
17（32/32） |
3 x 1 |
0.8 |
1.4 |
8.3-10.7 |
29 |
116 |
17（32/32） |
4 x 1 |
0.8 |
1.5 |
9.2-11.9 |
38 |
143 |
17（32/32） |
5 x 1 |
0.8 |
1.6 |
10.2-13.1 |
46 |
171 |
16（30/30） |
1 x 1.5 |
0.8 |
1.4 |
5.7-7.1 |
14.4 |
58.5 |
16（30/30） |
2 x 1.5 |
0.8 |
1.5 |
8.5-11.0 |
29 |
120 |
16（30/30） |
3 x 1.5 |
0.8 |
1.6 |
9.2-11.9 |
43 |
146 |
16（30/30） |
4 x 1.5 |
0.8 |
1.7 |
10.2-13.1 |
58 |
177 |
16（30/30） |
5 x 1.5 |
0.8 |
1.8 |
11.2-14.4 |
72 |
216 |
16（30/30） |
7 x 1.5 |
0.8 |
2.5 |
14.5-17.5 |
101 |
305 |
16（30/30） |
12 x 1.5 |
0.8 |
2.9 |
17.6-22.4 |
173 |
500 |
16（30/30） |
14 x 1.5 |
0.8 |
3.1 |
18.8-21.3 |
196 |
573 |
16（30/30） |
18 x 1.5 |
0.8 |
3.2 |
20.7-26.3 |
274 |
755 |
16（30/30） |
24 x 1.5 |
0.8 |
3.5 |
24.3-30.7 |
346 |
941 |
16（30/30） |
36 x 1.5 |
0.8 |
3.8 |
27.8-35.2 |
507 |
1305 |
14（50/30） |
1 x 2.5 |
0.9 |
1.4 |
6.3-7.9 |
24 |
72 |
14（50/30） |
2 x 2.5 |
0.9 |
1.7 |
10.2-13.1 |
48 |
173 |
14（50/30） |
3 x 2.5 |
0.9 |
1.8 |
10.9-14.0 |
72 |
213 |
14（50/30） |
4 x 2.5 |
0.9 |
1.9 |
12.1-15.5 |
96 |
237 |
14（50/30） |
5 x 2.5 |
0.9 |
2.0 |
13.3-17.0 |
120 |
318 |
14（50/30） |
7 x 2.5 |
0.9 |
2.7 |
16.5-20.0 |
168 |
450 |
14（50/30） |
12 x 2.5 |
0.9 |
3.1 |
20.6-26.2 |
288 |
729 |
14（50/30） |
14 x 2.5 |
0.9 |
3.2 |
22.2-25.0 |
337 |
866 |
14（50/30） |
18 x 2.5 |
0.9 |
3.5 |
24.4-30.9 |
456 |
1086 |
14（50/30） |
24 x 2.5 |
0.9 |
3.9 |
28.8-36.4 |
576 |
1332 |
14（50/30） |
36 x 2.5 |
0.9 |
4.3 |
33.2-41.8 |
1335 |
1961 |
12（56/28） |
1 x 4 |
1 |
1.5 |
7.2-9.0 |
38 |
101 |
12（56/28） |
3 x 4 |
1 |
1.9 |
12.7-16.2 |
115 |
293 |
12（56/28） |
4 x 4 |
1 |
2.0 |
14.0-17.9 |
154 |
368 |
12（56/28） |
5 x 4 |
1 |
2.2 |
15.6-19.9 |
192 |
450 |
12（56/28） |
12 x 4 |
1 |
3.5 |
24.2-30.9 |
464 |
1049 |
