H05Z-K/H07Z-K
应用及描述
这些电缆用于交流电压高达1000伏或直流电压高达750V时，配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。
标准及认证
<HAR> HD 22.9 S2, VDE-0282 第9部分, BS 7211, IEC 60754-2, EN 50267, VDE 0482-267, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

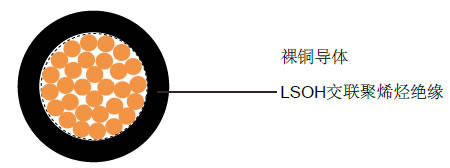

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 BS 6360 cl. 5, HD 383
- 交联聚烯烃EI5绝缘
- LSOH - 低烟无卤
技术特性
- 工作电压: 300/500v (H05Z-K), 450/750v (H07Z-K)
- 测试电压: 2500 V
- 动态弯曲半径: 8 x Ø
- 静态弯曲半径: 8 x Ø
- 应用时的工作温度: -15º C to +90º C
- 静态时可承受的温度: -40º C to +90º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km
- 烟密度遵循EN 50268 / IEC 61034
- 燃气腐蚀性遵循EN 50267-2-2, IEC 60754-2
- 阻燃测试遵循EN 50265-2-1, IEC 60332.1
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
20(16/32) |
1 x 0.5 |
0.6 |
2.3 |
4.8 |
9 |
18(24/32) |
1 x 0.75 |
0.6 |
2.5 |
7.2 |
12.4 |
17(32/32) |
1 x 1 |
0.6 |
2.6 |
9.6 |
15 |
H07Z-K |
|||||
16(30/30) |
1 x 1.5 |
0.7 |
3.5 |
14.4 |
24 |
14(50/30) |
1 x 2.5 |
0.8 |
4 |
24 |
35 |
12(56/28) |
1 x 4 |
0.8 |
4.8 |
38 |
51 |
10(84/28) |
1 x 6 |
0.8 |
6 |
58 |
71 |
8(80/26) |
1 x 10 |
1.0 |
6.7 |
96 |
118 |
6(128/26) |
1 x 16 |
1.0 |
8.2 |
154 |
180 |
4(200/26) |
1 x 25 |
1.2 |
10.2 |
240 |
278 |
2(280/26) |
1 x 35 |
1.2 |
11.5 |
336 |
375 |
1(400/26) |
1 x 50 |
1.4 |
13.6 |
480 |
560 |
2/0(356/24) |
1 x 70 |
1.4 |
16 |
672 |
780 |
3/0(485/24) |
1 x 95 |
1.6 |
18.4 |
912 |
952 |
4/0(614/24) |
1 x 120 |
1.6 |
20.3 |
1152 |
1200 |
1 x 150 |
1.8 |
22.7 |
1440 |
1505 |
|
350 MCM (944/24) |
1 x 185 |
2.0 |
25.3 |
1776 |
1845 |
500MCM(1225/24) |
1 x 240 |
2.2 |
28.3 |
2304 |
2400 |
