H05VV5-F(NYSLYÖ-JZ)
应用及描述
这些电缆适用于干燥，潮湿的环境中，但不能在露天使用。在控制，测量和信号技术中，它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰，如电磁场和杂散频率。在工业厂房，机械和工作流程控制和检查系统中用作信号和脉冲电缆。
标准及认证
<HAR> HD 21.13 S1,VDE-0281第13部分, CEI 20-20/13, CEI 20-35 (EN60332-1), CEI 20-52, UL 2464

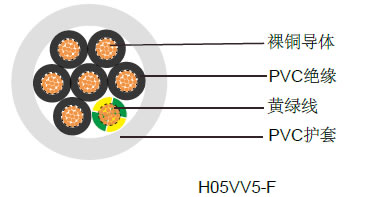

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC T12绝缘， 遵循DIN VDE 0281第1部分
- 黄绿接地线（三芯及三芯以上）
- 线芯的色彩编码遵循VDE-0293
- PVC外护套TM5， 遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 300/500v
- 测试电压: 2000V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +150º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
2x0.50 |
0.6 |
0.7 |
5.6 |
9.7 |
46 |
|
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
52 |
17(32/32) |
2x1 |
0.6 |
0.8 |
6.6 |
19.2 |
66 |
16(30/30) |
2x1.5 |
0.7 |
0.8 |
7.6 |
29 |
77 |
14(30/50) |
2x2.5 |
0.8 |
0.9 |
9.2 |
48 |
110 |
20(16/32) |
3x0.50 |
0.6 |
0.7 |
5.9 |
14.4 |
54 |
18(24/32) |
3x0.75 |
0.6 |
0.8 |
6.6 |
21.6 |
68 |
17(32/32) |
3x1 |
0.6 |
0.8 |
7 |
29 |
78 |
16(30/30) |
3x1.5 |
0.7 |
0.9 |
8.2 |
43 |
97 |
14(30/50) |
3x2.5 |
0.8 |
1 |
10 |
72 |
154 |
20(16/32) |
4x0.50 |
0.6 |
0.8 |
6.6 |
19 |
65 |
18(24/32) |
4x0.75 |
0.6 |
0.8 |
7.2 |
28.8 |
82 |
17(32/32) |
4x1 |
0.6 |
0.8 |
7.8 |
38.4 |
104 |
16(30/30) |
4x1.5 |
0.7 |
0.9 |
9.3 |
58 |
128 |
14(30/50) |
4x2.5 |
0.8 |
1.1 |
10.9 |
96 |
212 |
20(16/32) |
5x0.50 |
0.6 |
0.8 |
7.3 |
24 |
80 |
18(24/32) |
5x0.75 |
0.6 |
0.9 |
8 |
36 |
107 |
17(32/32) |
5x1 |
0.6 |
0.9 |
8.6 |
48 |
123 |
16(30/30) |
5x1.5 |
0.7 |
1 |
10.3 |
72 |
149 |
14(30/50) |
5x2.5 |
0.8 |
1.1 |
12.1 |
120 |
242 |
6x0.50 |
0.6 |
0.9 |
8.1 |
28.8 |
104 |
|
18(24/32) |
6x0.75 |
0.6 |
0.9 |
8.7 |
43.2 |
132 |
17(32/32) |
6x1 |
0.6 |
1 |
9.5 |
58 |
152 |
16(30/30) |
6x1.5 |
0.7 |
1.1 |
11.2 |
86 |
196 |
14(30/50) |
6x2.5 |
0.8 |
1.2 |
13.2 |
||
20(16/32) |
7x0.50 |
0.6 |
0.9 |
8.1 |
33.6 |
119 |
18(24/32) |
7x0.75 |
0.6 |
1 |
8.9 |
50.5 |
145 |
17(32/32) |
7x1 |
0.6 |
1 |
9.5 |
67 |
183 |
16(30/30) |
7x1.5 |
0.7 |
1.2 |
11.4 |
101 |
216 |
14(30/50) |
7x2.5 |
1.3 |
0.8 |
13.4 |
168 |
350 |
20(16/32) |
12x0.50 |
0.6 |
1.1 |
10.9 |
58 |
186 |
18(24/32) |
12x0.75 |
0.6 |
1.1 |
11.7 |
86 |
231 |
17(32/32) |
12x1 |
0.6 |
1.2 |
12.8 |
115 |
269 |
16(30/30) |
12x1.5 |
0.7 |
1.3 |
15 |
173 |
324 |
14(30/50) |
12x2.5 |
1.5 |
0.8 |
17.9 |
288 |
543 |
20(16/32) |
18x0.50 |
0.6 |
1.2 |
12.9 |
86 |
251 |
18(24/32) |
18x0.75 |
0.6 |
1.3 |
14.1 |
130 |
313 |
17(32/32) |
18x1 |
0.6 |
1.3 |
15.1 |
173 |
400 |
16(30/30) |
18x1.5 |
0.7 |
1.5 |
18 |
259 |
485 |
14(30/50) |
18x2.5 |
1.8 |
0.8 |
21.6 |
432 |
787 |
20(16/32) |
25x0.50 |
0.6 |
1.4 |
15.4 |
120 |
349 |
18(24/32) |
25x0.75 |
0.6 |
1.5 |
16.8 |
180 |
461 |
17(32/32) |
25x1 |
0.6 |
1.5 |
18 |
240 |
546 |
16(30/30) |
25x1.5 |
0.7 |
1.8 |
21.6 |
360 |
671 |
14(30/50) |
25x2.5 |
0.8 |
2.1 |
25.8 |
600 |
1175 |
20(16/32) |
36x0.50 |
0.6 |
1.5 |
17.7 |
172 |
510 |
18(24/32) |
36x0.75 |
0.6 |
1.6 |
19.3 |
259 |
646 |
17(32/32) |
36x1 |
0.6 |
1.7 |
20.9 |
346 |
775 |
16(30/30) |
36x1.5 |
0.7 |
2 |
25 |
518 |
905 |
14(30/50) |
36x2.5 |
0.8 |
2.3 |
29.8 |
864 |
1791 |
20(16/32) |
50x0.50 |
0.6 |
1.7 |
21.5 |
240 |
658 |
18(24/32) |
50x0.75 |
0.6 |
1.8 |
23.2 |
360 |
896 |
17(32/32) |
50x1 |
0.6 |
1.9 |
24.5 |
480 |
1052 |
16(30/30) |
50x1.5 |
0.7 |
2 |
28.9 |
720 |
1381 |
14(30/50) |
50x2.5 |
0.8 |
2.3 |
35 |
600 |
1175 |
20(16/32) |
61x0.50 |
0.6 |
1.8 |
23.1 |
293 |
780 |
18(24/32) |
61x0.75 |
0.6 |
2 |
25.8 |
439 |
1030 |
17(32/32) |
61x1 |
0.6 |
2.1 |
26 |
586 |
1265 |
16(30/30) |
61x1.5 |
0.7 |
2.4 |
30.8 |
878 |
1640 |
14(30/50) |
61x2.5 |
0.8 |
2.4 |
37.1 |
1464 |
2724 |
