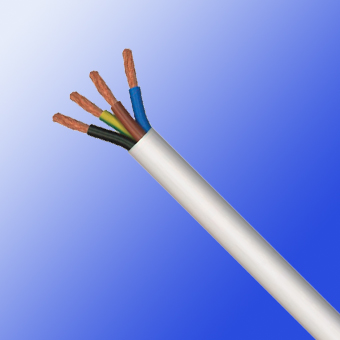

H05VV-F/H05VVH2-F
应用及描述
这些电缆是适用于在潮湿的环境中,中型的机械设备中,如冰箱,洗衣机,脱水机等家电产品。只要符
合适用的设备规格,这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下,也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括:固定安装在家具,隔断墙,装饰,和预留的建筑设施。他们是不适合户外使用,工业(服装制造除外)或农业应用。单相或三相系统的最大工作电压为Uo/U
318/550 V。在直接的系统,最大工作电压为Uo/U 413/825 V。
标准及认证
CEI 20-20/5 / 20-35 (EN60332-1) /20-52,
0.5 - 2.5mm²遵循BS6500, 4.0mm²遵循 BS7919, 6.0mm²遵循BS7919,
VDE0281, CENELEC HD21.5, CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

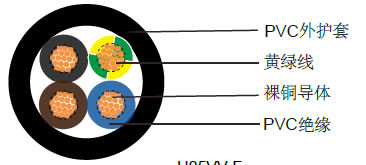

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类,遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- PVC外护套TM2
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
H05VV-F |
||||||
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.4 |
14.4 |
57 |
18(24/32) |
3 x 0.75 |
0.6 |
6.8 |
21.6 |
68 |
|
18(24/32) |
4 x 0.75 |
0.6 |
0.8 |
7.4 |
29 |
84 |
18(24/32) |
5 x 0.75 |
0.6 |
0.9 |
8.5 |
36 |
106 |
2 x 1.00 |
0.6 |
0.8 |
6.8 |
19 |
65 |
|
17(32/32) |
3 x 1.00 |
0.6 |
0.8 |
7.2 |
29 |
79 |
17(32/32) |
4 x 1.00 |
0.6 |
0.9 |
8.0 |
38 |
101 |
17(32/32) |
5 x 1.00 |
0.6 |
0.9 |
8.8 |
48 |
123 |
16(30/30) |
2 x 1.50 |
0.7 |
0.8 |
7.6 |
29 |
87 |
16(30/30) |
3 x 1.50 |
0.7 |
0.9 |
8.2 |
43 |
111 |
16(30/30) |
4 x 1.50 |
0.7 |
1.0 |
9.2 |
58 |
142 |
16(30/30) |
5 x 1.50 |
0.7 |
1.1 |
10.5 |
72 |
176 |
14(30/50) |
2 x 2.50 |
0.8 |
9.2 |
48 |
134 |
|
14(30/50) |
3 x 2.50 |
0.8 |
1.1 |
10.1 |
72 |
169 |
14(30/50) |
4 x 2.50 |
0.8 |
1.1 |
11.2 |
96 |
211 |
14(30/50) |
5 x 2.50 |
0.8 |
1.2 |
12.4 |
120 |
262 |
12(56/28) |
3 x 4.00 |
0.8 |
1.2 |
11.3 |
115 |
233 |
12(56/28) |
4 x 4.00 |
0.8 |
1.2 |
12.5 |
154 |
292 |
12(56/28) |
5 x 4.00 |
0.8 |
1.4 |
13.7 |
192 |
369 |
3 x 6.00 |
0.8 |
1.1 |
13.1 |
181 |
328 |
|
10(84/28) |
4 x 6.00 |
0.8 |
1.3 |
13.9 |
230 |
490 |

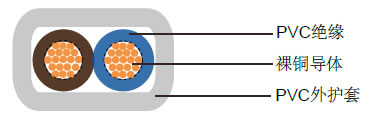

H05VVH2-F |
||||||
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
4.2 x 6.8 |
14.4 |
48 |
17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
4.4 x 7.2 |
19.2 |
57 |
