H05VV-F/SJT
应用及描述
这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下，也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括：固定安装在家具，隔断墙，装饰，和预留的建筑设施中。他们是不适合户外使用，工业（服装制造除外）或农业应用。
标准及认证
<HAR> HD21.5 S3, VDE-0281 P-5 & P-2, UL 62 (SJT), VW-1, CSA 22.2 No 49, FT-1,
CE低压73/23/EEC & 93/68/EEC指令., IEC 60227-5, ROHS认证

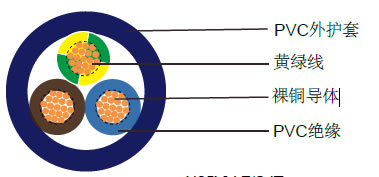

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类，遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- PVC外护套TM2
技术特性
- 工作电压 VDE: 300/500 V
- 工作电压 UL/CSA: 300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 阻燃: IEC 60332.1, VW-1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
17(32/32) |
2 x 1 |
0.6 |
0.8 |
7.2 |
19.2 |
56 |
17(32/32) |
3 x 1 |
0.6 |
0.8 |
7.6 |
28.8 |
73 |
17(32/32) |
4 x 1 |
0.6 |
0.9 |
8.6 |
38.4 |
86 |
17(32/32) |
5 x 1 |
0.6 |
0.9 |
9.4 |
48 |
105 |
16(30/30) |
2 x 1.5 |
0.7 |
0.8 |
7.6 |
28 |
82 |
16(30/30) |
3 x 1.5 |
0.7 |
0.9 |
8.3 |
44 |
96 |
16(30/30) |
4 x 1.5 |
0.7 |
1 |
9.3 |
58 |
117 |
16(30/30) |
5 x 1.5 |
0.7 |
1.1 |
10.4 |
72 |
144 |
14(30/50) |
2 x 2.5 |
0.8 |
1 |
9.2 |
48 |
118 |
14(30/50) |
3 x 2.5 |
0.8 |
1.1 |
10 |
72 |
152 |
14(30/50) |
4 x 2.5 |
0.8 |
1.1 |
10.9 |
96 |
192 |
14(30/50) |
5 x 2.5 |
0.8 |
1.2 |
12.2 |
120 |
243 |
12(56/28) |
2 x 4 |
0.8 |
1.1 |
10.6 |
76 |
195 |
12(56/28) |
3 x 4 |
0.8 |
1.2 |
11.5 |
115 |
235 |
12(56/28) |
4 x 4 |
0.8 |
1.2 |
12.4 |
154 |
300 |
12(56/28) |
5 x 4 |
0.8 |
1.4 |
14.1 |
192 |
361 |
