H05V2V2-F/H05V2V2H2-F
应用及描述
这些电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中，在正常使用导体最高温度：90 ° C，.而高温度使用，必须避免皮肤接触。
标准及认证
CEI 20-20/12, CEI 20-35 (EN60332-1) / CEI 20-37 (EN50267), CENELEC HD 21.12 S1 /EN50265-2-1

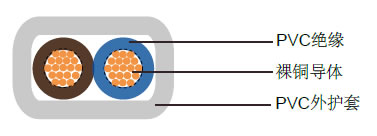

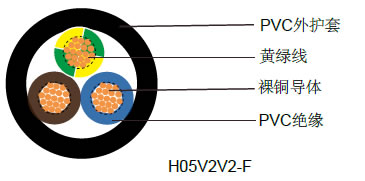

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, IEC 60228 cl. 5及HD 383
- PVC绝缘T13遵循VDE-0281第一部分
- 黄绿接地线（三芯及三芯以上）
- 色彩编码遵循VDE-0293-308
- PVC外护套TM3
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C to +90º C
- 静态时可承受的温度: -40º C to +90º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
H05V2V2-F |
||||||
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
54.2 |
18(24/32) |
3 x 0.75 |
0.6 |
0.8 |
6.6 |
21.6 |
65 |
18(24/32) |
4 x 0.75 |
0.6 |
0.8 |
7.1 |
29 |
77.7 |
18(24/32) |
5 x 0.75 |
0.6 |
0.9 |
8 |
36 |
97.3 |
17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
6.4 |
19 |
60.5 |
17(32/32) |
3 x 1.00 |
0.6 |
0.8 |
6.8 |
29 |
73.1 |
17(32/32) |
4 x 1.00 |
0.6 |
0.9 |
7.6 |
38 |
93 |
17(32/32) |
5 x 1.00 |
0.6 |
0.9 |
8.3 |
48 |
111.7 |
16(30/30) |
2 x 1.50 |
0.7 |
0.8 |
7.4 |
29 |
82.3 |
16(30/30) |
3 x 1.50 |
0.7 |
0.9 |
8.1 |
43 |
104.4 |
16(30/30) |
4 x 1.50 |
0.7 |
1.0 |
9 |
58 |
131.7 |
16(30/30) |
5 x 1.50 |
0.7 |
1.1 |
10 |
72 |
163.1 |
14(30/50) |
2 x 2.50 |
0.8 |
1.0 |
9.2 |
48 |
129.1 |
14(30/50) |
3 x 2.50 |
0.8 |
1.1 |
10 |
72 |
163 |
14(30/50) |
4 x 2.50 |
0.8 |
1.1 |
10.9 |
96 |
199.6 |
14(30/50) |
5 x 2.50 |
0.8 |
1.2 |
12.4 |
120 |
245.4 |
12(56/28) |
3 x 4.00 |
0.8 |
1.2 |
11.3 |
115 |
224 |
12(56/28) |
4 x 4.00 |
0.8 |
1.2 |
12.5 |
154 |
295 |
12(56/28) |
5 x 4.00 |
0.8 |
1.4 |
13.7 |
192 |
361 |
10(84/28) |
3 x 6.00 |
0.8 |
1.1 |
13.1 |
181 |
328 |
10(84/28) |
4 x 6.00 |
0.8 |
1.3 |
13.9 |
230 |
490 |
H05V2V2H2-F |
||||||
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
4.2 x 6.8 |
14.1 |
48 |
17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
4.4 x 7.2 |
19 |
57 |
