H05V-K

应用及描述
这些电缆主要安装于设备的内部,以及在有保护的前提下用于照明,干燥的房间,生产设施,开关和配电盘。


标准及认证
<HAR> HD 21.3 S3, VDE-0281 第3部分, CEI 20-20, CEI20-52,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

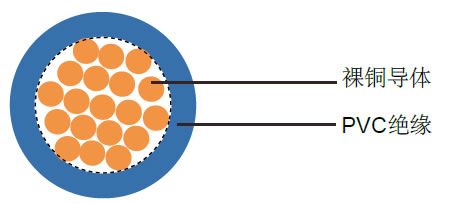

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC(聚氯乙烯)TI1绝缘
- 线芯的色彩编码遵循VDE-0293


技术特性
- 工作电压: 300/500v
- 测试电压: 2000 V
- 动态弯曲半径: 12.5 x Ø
- 静态弯曲半径: 12.5 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -30º C to +80º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

H05V-K工业电缆          H05V-K工业电缆

电缆参数

线规

芯数 x 导体截面积
# x mm²

标称绝缘厚度

mm

标称外径

mm

标称铜的
重量

kg/Km

标称电缆
重量

kg/Km

20(16/32)
1 x 0.5
0,6
2.1
4.9
10
18(24/32)
1 x 0.75
0,6
2.4
7.2
13
17(32/32)
1 x 1
0,6
2.6
9.6
15
