H05RR-F
应用及描述
这些电缆非常柔软，橡胶绝缘;，橡胶护套，建议用于在干燥和潮湿的环境中，低，中机械压力下使用的设备。用于电子和电气设备，如家电，小手工工具和办公设备的使用，它们可用于平板熨斗，烙铁，厨房用电器，烤面包机，炉灶和商用电动工具的连接。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施。在单相或三相系统中最大工作电压为Uo/U 300/500 V，在直流系统中最大工作电压为Uo
/ U413/825 此电缆也可短期户外使用。它们耐臭氧，耐油脂。
标准及认证
CEI 20-19/4 / 20-35 (EN60332-1),
CE低压73/23/EEC & 93/68/EEC指令., IEC 60245-4, ROHS认证

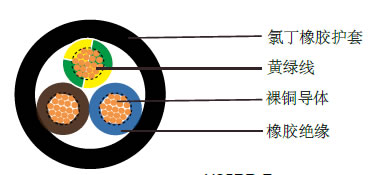

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308和HD 186
- 黄绿接地线（三芯及三芯以上）
- 氯丁橡胶护套EM3
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 8 x Ø
- 固定安装弯曲半径: 6 x Ø
- 工作温度范围: -30º C to +60º C
- 短路时可达到的温度: +200 º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7-7.4 |
14.4 |
61 |
18(24/32)
|
3 x 0.75 |
0.6 |
0.9 |
6.2-8.1 |
21.6 |
75 |
18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8-8.8 |
28.8 |
94 |
18(24/32)
|
5 x 0.75 |
0.6 |
1.0 |
7.6-9.9 |
36.0 |
110 |
17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1-8.0 |
19.0 |
73 |
17(32/32)
|
3 x 1 |
0.6 |
0.9 |
6.5-8.5 |
29.0 |
86 |
17(32/32)
|
4 x 1 |
0.6 |
0.9 |
7.1-9.3 |
38.4 |
105 |
17(32/32)
|
5 x 1 |
0.6 |
1.0 |
8.0-10.3 |
48.0 |
130 |
16(30/30) |
2 x 1.5 |
0.8 |
1.0 |
7.6-9.8 |
29.0 |
115 |
16(30/30)
|
3 x 1.5 |
0.8 |
1.0 |
8.0-10.4 |
43.0 |
135 |
16(30/30)
|
4 x 1.5 |
0.8 |
1.1 |
9.0-11.6 |
58.0 |
165 |
16(30/30)
|
5 x 1.5 |
0.8 |
1.1 |
9.8-12.7 |
72.0 |
190 |
14(50/30) |
2 x 2.5 |
0.9 |
1.1 |
9.0-11.6 |
48.0 |
160 |
14(50/30)
|
3 x 2.5 |
0.9 |
1.1 |
9.6-12.4 |
72.0 |
191 |
14(50/30)
|
4 x 2.5 |
0.9 |
1.2 |
10.7-13.8 |
96.0 |
235 |
14(50/30)
|
5 x 2.5 |
0.9 |
1.3 |
11.9-15.3 |
120.0 |
285 |
