H05GG-F
应用及描述
这种电缆一般用于住宅楼宇，厨房和办公室，在低机械压力的情况下用于电力供应。也为低温使用（如烹调用具，烙铁，烤面包机）。
标准及认证
<HAR> HD 22.11 S1, VDE 0282 P-11, CEI 20-19/11, NFC 32-102-11

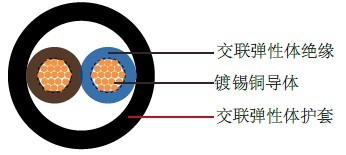

电缆结构
- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5
- 交联弹性体EI3绝缘
- 色彩编码遵循VDE-0293-308
- 交联弹性体EM 9外护套-黑色
技术特性
- 工作电压: 300/500V
- 测试电压: 2000V
- 动态弯曲半径: 4×Ø
- 静态弯曲半径: 3×Ø
- 工作温度范围: -15°C to +110°C
- 短路时可达到的温度: 200°C
- 阻燃: IEC 60332 -1
- 无卤: IEC 60754-1
- 低烟: IEC 60754-2
- 烟密度: IEC 61034
电缆参数
线规 |
芯数 x 导体 |
标称绝缘 |
标称护套 |
标称外径 |
标称电缆 |
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6.3 |
53 |
17(32/32) |
2x1 |
0.6 |
0.9 |
6.8 |
64 |
16(30/30) |
2x1.5 |
0.8 |
1 |
8.3 |
95 |
14(30/50) |
2x2.5 |
0.9 |
1.1 |
9.8 |
140 |
18(24/32) |
3x0.75 |
0.6 |
0.9 |
6.8 |
65 |
17(32/32) |
3x1 |
0.6 |
0.9 |
7.2 |
77 |
16(30/30) |
3x1.5 |
0.8 |
1 |
8.8 |
115 |
14(30/50) |
3x2.5 |
0.9 |
1.1 |
10.4 |
170 |
12(56/28) |
3 x 4 |
1 |
1.2 |
12.2 |
240 |
10(84/28) |
3 x 6 |
1 |
1.4 |
13.6 |
320 |
18(24/32) |
4x0.75 |
0.6 |
0.9 |
7.4 |
80 |
17(32/32) |
4x1 |
0.6 |
0.9 |
7.8 |
95 |
16(30/30) |
4x1.5 |
0.8 |
1.1 |
9.8 |
145 |
14(30/50) |
4x2.5 |
0.9 |
1.2 |
11.5 |
210 |
12(56/28) |
4 x 4 |
1 |
1.3 |
13.5 |
300 |
10(84/28) |
4 x 6 |
1 |
1.5 |
15.4 |
405 |
18(24/32) |
5x0.75 |
0.6 |
1 |
8.3 |
100 |
17(32/32) |
5x1 |
0.6 |
1 |
8.7 |
115 |
16(30/30) |
5x1.5 |
0.8 |
1.1 |
10.7 |
170 |
14(30/50) |
5x2.5 |
0.9 |
1.3 |
12.8 |
255 |
