H05BQ-F/H07BQ-F(NGMH11YÖ)
应用及描述
这些电缆用于中型机械压力,干燥,或潮湿的地方,如用于农业和商业设备的连接,用于连接加热器,该电缆也可用于电器连接,如钻头,手持式圆锯以及建筑工地及制冷设备。 H07BQ- F通常用于农业,建筑工地,船坞和制冷设备。PUR护套增加了电缆的耐磨损,抗痕,耐撕裂特性,而且耐油,汽油,水,臭氧,紫外线辐射,水解和微生物等。欧洲国家吧该电缆命名为NGMH11YÖ。
标准及认证
<HAR> HD22.10 S1, VDE-0282 Part-10, CEI 20-19 p.10, CE低压73/23/EEC & 93/68/EEC指令., IEC
60245-4, ROHS认证

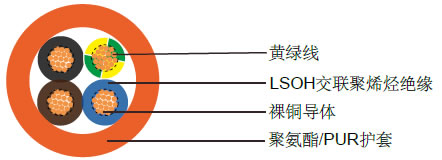

电缆结构
- 柔软的裸铜或镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228/HD383 Cl-5
- 橡胶绝缘E16类, 遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308
- 线芯外可选择性绕包带
- 黄绿接地线在绕包层外
- 橘黄色PUR外护套TMPU
技术特性
- 工作电压: 300/500 V(H05BQ-F), 450/750 V(H07BQ-F)
- 测试电压: 2000 V(H05BQ-F), 2500 V(H07BQ-F}
- 动态弯曲半径: 5 x Ø
- 固定安装弯曲半径: 3 x Ø
- 应用时的工作温度: -40º C to +80º C
- 固定安装温度: -50º C to +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7 - 7.4 |
14.4 |
52 |
18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.2 - 8.1 |
21.6 |
63 |
18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8 - 8.8 |
29 |
80 |
18(24/32) |
5 x 0.75 |
0.6 |
1.0 |
7.6 - 9.9 |
36 |
96 |
17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1 - 8.0 |
19.2 |
59 |
17(32/32) |
3 x 1 |
0.6 |
0.9 |
6.5 - 8.5 |
29 |
71 |
17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.1 - 9.3 |
38.4 |
89 |
17(32/32) |
5 x 1 |
0.6 |
1.0 |
8.0 - 10.3 |
48 |
112 |
H07BQ-F |
||||||
16(30/30) |
2 x 1.5 |
0.8 |
1.0 |
7.6 - 9.8 |
29 |
92 |
16(30/30) |
3 x 1.5 |
0.8 |
1.0 |
8.0 - 10.4 |
43 |
109 |
16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.0 - 11.6 |
58 |
145 |
16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
9.8 - 12.7 |
72 |
169 |
14(50/30) |
2 x 2.5 |
0.9 |
1.1 |
13.0 - 15.0 |
101 |
230 |
14(50/30) |
3 x 2.5 |
0.9 |
1.1 |
17.0 - 20.0 |
173 |
398 |
14(50/30) |
4 x 2.5 |
0.9 |
1.2 |
9.0 - 11.6 |
48 |
121 |
14(50/30) |
5 x 2.5 |
0.9 |
1.3 |
9.6 - 12.4 |
72 |
164 |
12(56/28) |
2 x 4 |
1.0 |
1.2 |
10.7 - 13.8 |
96 |
207 |
12(56/28) |
3 x 4 |
1.0 |
1.2 |
11.9 - 15.3 |
120 |
262 |
12(56/28) |
4 x 4 |
1.0 |
1.3 |
10.6 - 13.7 |
77 |
194 |
12(56/28) |
5 x 4 |
1.0 |
1.4 |
11.3 - 14.5 |
115 |
224 |
10(84/28 |
2 x 6 |
1.0 |
1.3 |
12.7 - 16.2 |
154 |
327 |
10(84/28 |
3 x 6 |
1.0 |
1.4 |
14.1 - 17.9 |
192 |
415 |
10(84/28 |
4 x 6 |
1.0 |
1.5 |
11.8 - 15.1 |
115 |
311 |
10(84/28 |
5 x 6 |
1.0 |
1.6 |
12.8 - 16.3 |
173 |
310 |
