H05BB-F /H07BB-F
应用及描述
这些EPR(乙丙橡胶)绝缘, EPR(乙丙橡胶)护套的电力电缆可用于在干燥,潮湿的环境,浸入油或油脂中,耐各种气候条件以及薄弱的机械压力的环境,例如,在工业手工设备,加热板,手提灯,像钻孔机,家用电器,建筑和农业设备等的电力供应,在一些寒冷的国家还可以用于汽车加热,也适用于大蓬车和野营装备。
标准及认证
<HAR>HD 22.12, CEI 20-19/12, NF C 32-102-4

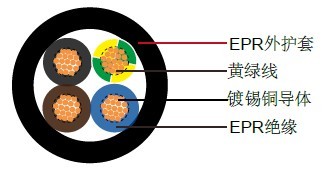

电缆结构
- 多股裸铜/镀锡铜导体
- 遵循DIN VDE 0295 cl 5. IEC 60228 cl 5
- EPR E17橡胶绝缘
- 色彩编码遵循VDE 0293-308(三芯及以上带有黄绿接地线)
- EPR EM6橡胶护套
- 外护套为黑色
技术特性
- 工作电压:
H05BB-F: 300/500V
H07BB-F: 450/750V
- 测试电压:
H05BB-F: 2000V
H07BB-F: 2500V
- 动态弯曲半径: 4 × Ø
- 静态弯曲半径: 3 × Ø
- Operating 温度:
H05BB-F: - 40℃- + 60℃
H07BB-F: - 25℃- + 90℃
短路时可达到的温度: 250℃
阻燃: VDE 0482-332-1-2/IEC 60332-1
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 |
标称外径 |
标称电缆重量 |
|
H05BB-F |
||||||
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6.3 |
53 |
|
17(32/32) |
2x1 |
0.6 |
0.9 |
6.8 |
64 |
|
16(30/30) |
2x1.5 |
0.8 |
1.0 |
8.3 |
95 |
|
14(30/50) |
2x2.5 |
0.9 |
1.1 |
9.8 |
140 |
|
18(24/32) |
3x0.75 |
0.6 |
0.9 |
6.8 |
65 |
|
17(32/32) |
3x1 |
0.6 |
0.9 |
7.2 |
77 |
|
16(30/30) |
3x1.5 |
0.8 |
1 |
8.8 |
115 |
|
14(30/50) |
3x2.5 |
0.9 |
1.1 |
10.4 |
170 |
|
12(56/28) |
3 x 4 |
1 |
1.2 |
12.2 |
240 |
|
10(84/28) |
3 x 6 |
1 |
1.4 |
13.6 |
320 |
|
18(24/32) |
4x0.75 |
0.6 |
0.9 |
7.4 |
80 |
|
17(32/32) |
4x1 |
0.6 |
0.9 |
7.8 |
95 |
|
16(30/30) |
4x1.5 |
0.8 |
1.1 |
9.8 |
145 |
|
14(30/50) |
4x2.5 |
0.9 |
1.2 |
11.5 |
210 |
|
12(56/28) |
4 x 4 |
1 |
1.3 |
13.5 |
300 |
|
10(84/28) |
4 x 6 |
1 |
1.5 |
15.4 |
405 |
|
18(24/32) |
5x0.75 |
0.6 |
1 |
8.3 |
100 |
|
17(32/32) |
5x1 |
0.6 |
1 |
8.7 |
115 |
|
16(30/30) |
5x1.5 |
0.8 |
1.1 |
10.7 |
170 |
|
14(30/50) |
5x2.5 |
0.9 |
1.3 |
12.8 |
255 |
|
H07BB-F |
||||||
17(32/32) |
2×1 |
0.8 |
1.3 |
8.20 |
89 |
|
16(30/30) |
2×1.5 |
0.8 |
1.5 |
9.10 |
113 |
|
14(30/50) |
2×2.5 |
0.9 |
1.7 |
10.85 |
165 |
|
17(32/32) |
3×1 |
0.8 |
1.4 |
8.90 |
108 |
|
16(30/30) |
3×1.5 |
0.8 |
1.6 |
9.80 |
138 |
|
14(30/50) |
3×2.5 |
0.9 |
1.8 |
11.65 |
202 |
|
17(32/32) |
4×1 |
0.8 |
1.5 |
9.80 |
134 |
|
16(30/30) |
4×1.5 |
0.8 |
1.7 |
10.85 |
171 |
|
14(30/50) |
4×2.5 |
0.9 |
1.9 |
12.80 |
248 |
|
17(32/32) |
5×1 |
0.8 |
1.6 |
10.80 |
172 |
|
16(30/30) |
5×1.5 |
0.8 |
1.8 |
11.90 |
218 |
