H03VV-F/H03VVH2-F



应用及描述
这些电缆主要适用于对小家电和轻型家用电器的使用中,例如连接厨房用具,台灯,落地灯,吸尘器, 办公设备,收音机等,至于这些电缆适用设备的相关范围,他们是不允许用于烹饪或加热设备。截面小 于0.75平方毫米的电缆不适合在户外使用和工业或农业机械应用。在单相或三相系统中最大工作电压为 Uo/U 330/330 V, 在直流系统中最大工作电压为Uo/U 495/495 V.



标准及认证
CEI 20-20/5, CEI 20-35 (EN60332-1), CEI 20-52, CE低压73/23/EEC & 93/68/EEC指令.ROHS认证



电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类,遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- PVC外护套TM2

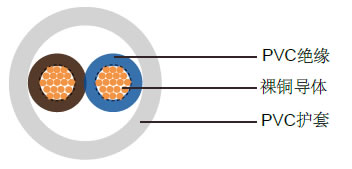

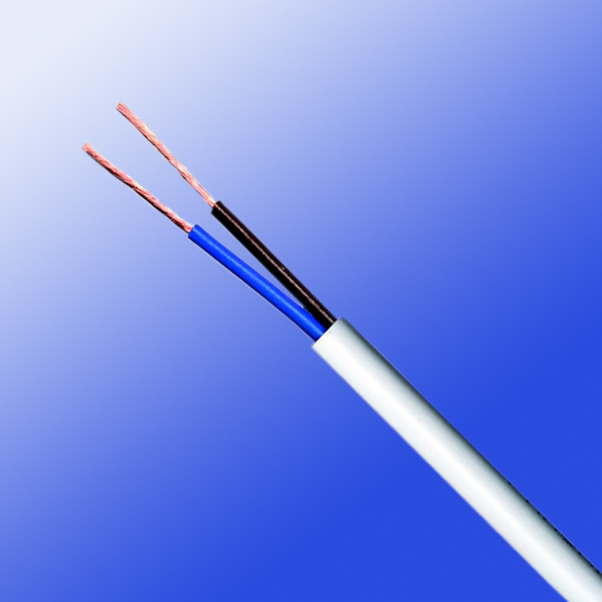

H03VV-F工业电缆            H03VV-F工业电缆



技术特性
- 工作电压: 300/300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

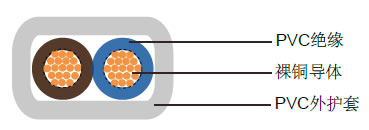

H03VVH2-F工业电缆         H03VVH2-F工业电缆

电缆参数

线规

芯数 x 导体截面积
# x mm²

标称绝缘厚度

mm

标称护套厚度

mm

标称外径

mm

标称铜的
重量

kg/Km

标称电缆
重量

kg/Km

H03VV-F

20(16/32)

2 x 0.50

0.5

0.6

5

9.6

38

20(16/32)

3 x 0.50

0.5

0.6

5.4

14.4

45

20(16/32)

4 x 0.50

0.5

0.6

5.8

19.2

55

18(24/32)

2 x 0.75

0.5

0.6

5.5

14.4

46

18(24/32)

3 x 0.75

0.5

0.6

6

21.6

59

18(24/32)

0.5

0.6

6.5

28.8

72

18(24/32)

5 x 0.75

0.5

0.6

7.1

36.0

87

H03VVH2-F

20(16/32)

2 x 0.50

0.5

0.6

3.2 x 5.2

9.7

32

18(24/32)

2 x 0.75

0.5

0.6

3.4 x 5.6

14.4

35
