FROR
应用及描述
这些标准优质的重型聚氯乙烯护套的软电缆,可作为连接线，用于移动设备，也可用于公共娱乐设施等，在干燥或潮湿的环境中都用于内部敷设，也可临时室外使用，即使在又保护的情况下也不能敷设于石膏或地面下。
标准及认证
CEI 20-22/2 , CEI 20-34, CEI 20-37, CEI 20-20/1/2, EN 50265, HD 21.5 Sez. 3, IEC 60332-3,
低压直流2006/95/EC, ROHS直流2002/95/EC认证

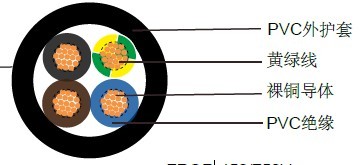

电缆结构
- 多股柔软裸铜导体
- 遵循IEC 60228 cl-5
- 聚氯乙烯TI2绝缘
- 色彩编码遵循HD-308/EN50334
- 黄绿接地线（三芯及三芯以上）
- PVC外护套 TM 2 - 黑色 (RAL 9005), Gray(RAL7001/7035)
技术特性
- 工作电压: 300/500 V, 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -15º C - +70º C
- 固定安装温度: 0º C - +70º C
- 短路是达到的最高温度: 160 °C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称绝缘 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
18(24/32) |
7 x 1 |
0.6 |
1.0 |
11.1 |
151 |
18(24/32) |
10 x 1 |
0.6 |
1.2 |
14.3 |
220 |
18(24/32) |
12 x 1 |
0.6 |
1.2 |
14.8 |
250 |
18(24/32) |
16 x 1 |
0.6 |
1.3 |
16.5 |
330 |
18(24/32) |
19 x 1 |
0.6 |
1.4 |
17.7 |
385 |
18(24/32) |
24 x 1 |
0.6 |
1.5 |
20.7 |
485 |
18(24/32) |
27 x 1 |
0.6 |
1.6 |
21.4 |
600 |
16(30/30) |
7 x 1.5 |
0.7 |
1.2 |
13.1 |
215 |
16(30/30) |
10 x 1.5 |
0.7 |
1.3 |
16.7 |
305 |
16(30/30) |
12 x 1.5 |
0.7 |
1.4 |
17.5 |
345 |
16(30/30) |
16 x 1.5 |
0.7 |
1.5 |
19.4 |
455 |
16(30/30) |
19 x 1.5 |
0.7 |
1.6 |
20.5 |
520 |
16(30/30) |
24 x 1.5 |
0.7 |
1.7 |
24.3 |
675 |
16(30/30) |
27 x 1.5 |
0.7 |
1.8 |
25 |
720 |
FROR450/750 |
|||||
18(24/32) |
2 x 1 |
0,7 |
1.0 |
8,7 |
74 |
18(24/32) |
3 x 1 |
0,7 |
1,0 |
9,1 |
88 |
18(24/32) |
4 x 1 |
0,7 |
1.0 |
9,9 |
105 |
18(24/32) |
5 x 1 |
0,7 |
1,1 |
11,1 |
135 |
16(30/30) |
2 x 1,5 |
0,7 |
1,0 |
9,2 |
89 |
16(30/30) |
3 x 1,5 |
0,7 |
1,0 |
9,8 |
108 |
16(30/30) |
4 x 1,5 |
0,7 |
1,1 |
10,9 |
133 |
16(30/30) |
5 x 1,5 |
0,7 |
1,2 |
12 |
167 |
14(50/30) |
2 x 2,5 |
0,8 |
1,2 |
11,2 |
134 |
14(50/30) |
3 x 2,5 |
0,8 |
1,2 |
11,9 |
163 |
14(50/30) |
4 x 2,5 |
0,8 |
1,2 |
12,9 |
200 |
14(50/30) |
5 x 2,5 |
0,8 |
1,3 |
14,3 |
252 |
12(56/28) |
2 x 4 |
0,8 |
1,2 |
12,5 |
178 |
12(56/28) |
3 x 4 |
0,8 |
1,3 |
13,5 |
227 |
12(56/28) |
4 x 4 |
0,8 |
1,3 |
14,7 |
278 |
12(56/28) |
5 x 4 |
0,8 |
1,5 |
16,5 |
351 |
10(84/28) |
2 x 6 |
0,8 |
1,3 |
13,9 |
242 |
10(84/28) |
3 x 6 |
0,8 |
1,4 |
14,9 |
305 |
10(84/28) |
4 x 6 |
0,8 |
1,4 |
16,3 |
375 |
10(84/28) |
5 x 6 |
0,8 |
1,5 |
18 |
476 |
