FR2OH2R
应用及描述
这些电缆适合用来在内部和外部环境的能量和信号传输。也可用于固定露天安装，管道内墙面及金属框架上。铠装层可防止可能发生的机械冲击及防鼠。也可直接或间接地面铺设。
标准及认证
CEI 20-11, CEI 20-22/2, CEI 20-29, CEI 20-34, CEI 20-35 (EN60332-1), CEI 20-37 pt.2(EN50267), CEI20-52

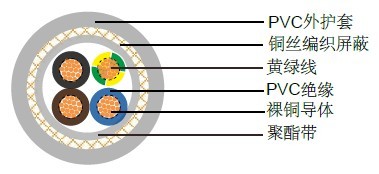

电缆结构
- 多股柔软罗铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, CEI 20-29 Class-5,
- 聚氯乙烯R2绝缘， 遵循CEI 20-11
- 色彩编码遵循DIN 47100 (到截面积0.75 mm² ), 或Unel 0722 (1.0 mm²及以上)
- 聚酯带
- 裸铜线编织，覆盖率75%±5%
- 聚氯乙烯外护套类型TM2/Rz,遵循CEI 20-11, VDE 0207
技术特性
- 工作电压: 300/500V (up to 0.75 mm² ) 450/750V (from 1.0 mm²)
- 测试电压: 2000V (300/500V) / 2500V (450/750V)
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 6 x Ø
- 应用时的工作温度: 0º C to +70º C
- 静态时可承受的温度: -15º C to +70º C
- 阻燃: VDE 0472-804, 测试方法B, IEC 60332.1
- 绝缘电阻: 10 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体 |
标称外径 |
标称电缆重量 |
21(11/32) |
2 x 0.35 |
4.9 |
33 |
17(32/32) |
5 x 1 |
8.0 |
107 |
21(11/32) |
3 x 0.35 |
5.2 |
40 |
17(32/32) |
5 G.1 |
8.0 |
107 |
21(11/32) |
4 x 0.35 |
5.6 |
48 |
17(32/32) |
6 x 1 |
8.7 |
128 |
21(11/32) |
5 x 0.35 |
6.1 |
59 |
17(32/32) |
7 G.1 |
8.7 |
134 |
21(11/32) |
6 x 0.35 |
6.7 |
71 |
17(32/32) |
8 G.1 |
9.6 |
160 |
21(11/32) |
8 x 0.35 |
7.3 |
85 |
17(32/32) |
10 G.1 |
11.6 |
210 |
21(11/32) |
10 x 0.35 |
8.7 |
110 |
17(32/32) |
12 G.1 |
11.6 |
222 |
21(11/32) |
12 x 0.35 |
8.7 |
115 |
17(32/32) |
16 G.1 |
12.9 |
288 |
20(16/32) |
1 x 0.5 |
3.2 |
19 |
17(32/32) |
19 G.1 |
13.8 |
342 |
20(16/32) |
2 x 0.5 |
5.1 |
37 |
17(32/32) |
25 G.1 |
16.6 |
454 |
20(16/32) |
3 x 0.5 |
5.4 |
44 |
17(32/32) |
34 G.1 |
18.7 |
597 |
20(16/32) |
3 G.0.5 |
5.4 |
44 |
17(32/32) |
41 G.1 |
20.4 |
700 |
20(16/32) |
4 x 0.5 |
5.9 |
55 |
17(32/32) |
50 G.1 |
22.1 |
825 |
20(16/32) |
4 G.0.5 |
5.9 |
55 |
17(32/32) |
65 G.1 |
25.2 |
1080 |
20(16/32) |
5 x 0.5 |
6.4 |
67 |
16(30/30) |
2 x 1.50 |
7.5 |
77 |
20(16/32) |
6 x 0.5 |
7.0 |
80 |
16(30/30) |
3 x 1.50 |
8.0 |
100 |
20(16/32) |
7 x 0.5 |
7.0 |
83 |
16(30/30) |
3 G.1.50 |
8.0 |
100 |
20(16/32) |
8 x 0.5 |
7.7 |
99 |
16(30/30) |
4 x 1.50 |
8.7 |
123 |
20(16/32) |
10 x 0.5 |
9.2 |
127 |
16(30/30) |
4 G.1.50 |
8.7 |
123 |
20(16/32) |
12 x 0.5 |
9.2 |
134 |
16(30/30) |
5 x 1.50 |
9.6 |
153 |
20(16/32) |
16 x 0.5 |
10.2 |
176 |
16(30/30) |
5 G.1.50 |
9.6 |
153 |
20(16/32) |
19 G.0.5 |
10.8 |
198 |
16(30/30) |
6 x 1.50 |
10.5 |
185 |
20(16/32) |
24 x 0.5 |
13.1 |
273 |
16(30/30) |
7 G.1.50 |
10,5 |
194 |
20(16/32) |
25 G.0.5 |
13.1 |
277 |
16(30/30) |
8 G.1.50 |
11.6 |
230 |
20(16/32) |
37 G.0.5 |
14.6 |
365 |
16(30/30) |
10 G.1.50 |
14.1 |
309 |
20(16/32) |
41 G.0.5 |
15.9 |
412 |
16(30/30) |
12 G.1.50 |
14.1 |
327 |
20(16/32) |
50 G.0.5 |
17.2 |
485 |
16(30/30) |
16 G.1.50 |
15.8 |
429 |
20(16/32) |
65 G.0.5 |
19.6 |
620 |
16(30/30) |
19 G.1.50 |
16.7 |
483 |
18(24/32) |
1 x 0.75 |
3.6 |
25 |
16(30/30) |
25 G.1.50 |
20.2 |
660 |
18(24/32) |
2 x 0.75 |
5.8 |
49 |
16(30/30) |
34 G.1.50 |
22.7 |
865 |
18(24/32) |
3 x 0.75 |
6.2 |
61 |
16(30/30) |
41 G.1.50 |
24.8 |
1014 |
18(24/32) |
3 G.0.75 |
6.2 |
61 |
16(30/30) |
50 G.1.50 |
27.0 |
1208 |
18(24/32) |
4 x 0.75 |
6.7 |
74 |
16(30/30) |
65 G.1.50 |
30.8 |
1569 |
18(24/32) |
4 G.0.75 |
6.7 |
74 |
14(50/30) |
2 x 2.5 |
8.9 |
111 |
18(24/32) |
5 x 0.75 |
7.4 |
92 |
14(50/30) |
3 x 2.5 |
9.5 |
145 |
18(24/32) |
6 x 0.75 |
8.0 |
108 |
14(50/30) |
3 G.2.5 |
9.5 |
145 |
18(24/32) |
7 x 0.75 |
8.0 |
113 |
14(50/30) |
4 x 2.5 |
10.4 |
183 |
18(24/32) |
8 x 0.75 |
8.9 |
133 |
14(50/30) |
4 G.2.5 |
10.4 |
183 |
18(24/32) |
10 x 0.75 |
10.6 |
175 |
14(50/30) |
5 G.2.5 |
11.5 |
226 |
18(24/32) |
12 x 0.75 |
10.6 |
185 |
14(50/30) |
7 G.2.5 |
12.6 |
288 |
18(24/32) |
16 G.0.75 |
11.8 |
239 |
14(50/30) |
8 G.2.5 |
14.1 |
353 |
18(24/32) |
19 G.0.75 |
12.5 |
270 |
14(50/30) |
12 G.2.5 |
17.0 |
490 |
18(24/32) |
25 G.0.75 |
15.2 |
377 |
14(50/30) |
16 G.2.5 |
19.1 |
651 |
18(24/32) |
37 G.0.75 |
17.0 |
507 |
14(50/30) |
25 G.2.5 |
24.5 |
1006 |
18(24/32) |
41 G.0.75 |
18.6 |
576 |
12(56/28) |
2 x 4 |
11.2 |
172 |
18(24/32) |
50 G.0.75 |
20.2 |
678 |
12(56/28) |
3 G.4 |
12.0 |
226 |
18(24/32) |
65 G.0.75 |
23.0 |
985 |
12(56/28) |
4 G.4 |
13.2 |
286 |
17(32/32) |
1 x 1 |
3.8 |
28 |
12(56/28) |
5 G.4 |
14.7 |
368 |
17(32/32) |
2 x 1 |
6.3 |
57 |
10(84/28) |
2 x 6 |
12.6 |
226 |
17(32/32) |
3 x 1 |
6.7 |
71 |
10(84/28) |
3 G.6 |
13.6 |
311 |
17(32/32) |
3 G.1 |
6.7 |
71 |
10(84/28) |
4 G.6 |
15.0 |
396 |
17(32/32) |
4 x 1 |
7.3 |
87 |
10(84/28) |
5 G.6 |
16.6 |
494 |
17(32/32) |
4 G.1 |
7.3 |
87 |
|
|
|
|
G - 有黄绿接地线
X - 无黄绿接地线
