FG7OHH2R
应用及描述
这些电缆适合在逆变器与计数器之间的链路连接使用。也适用于内部和外部以及潮湿环境中的能量和信号传输应用。适宜固定铺设在墙面和金属框架。也适合直接或间接地埋。
标准及认证
CEI 20-13, CEI 20-22/2, CEI 20-37 pt.2 ,CEI 20-52, IEC 60502-1, IEC60228, IEC60332.1,IEC60332.3-A, IEC60754.1

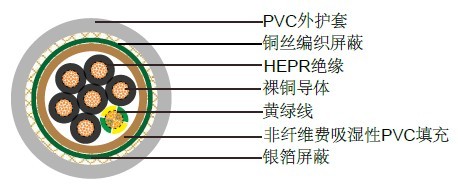

电缆结构
- 柔软裸铜导体 cl.5
- HEPR, G7绝缘，遵循CEI 20-11，CEI 20-3
- 非纤维非吸湿性填料
- 银箔屏蔽
- 裸铜丝编织屏蔽
- 灰色聚氯乙烯外护套
技术特性
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 8 x Ø
- 应用时的工作温度: -0º C to +90º C
- 静态时可承受的温度: -25º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: CEI 20-22/2, IEC 60332-3-22, IEC60502-1 CEI 20-13
- 绝缘电阻: 10 MΩ x km
电缆参数
线规 |
芯数 x 导体 |
标称绝缘厚度 |
标称胡桃厚度 |
标称外径 |
标称电缆重 |
16(30/30) |
3 x 1.5 |
0.7 |
1.8 |
13.0 |
262 |
14(50/30) |
3 x 2.5 |
0.7 |
1.8 |
14.1 |
316 |
12(56/28) |
3 x 4 |
0.7 |
1.8 |
15.0 |
380 |
10(84/28) |
3 x 6 |
0.7 |
1.8 |
16.1 |
456 |
8(80/26) |
3 x 10 |
0.7 |
1.8 |
19.3 |
675 |
6(128/26) |
3 x 16 |
0.7 |
1.8 |
22.3 |
939 |
4(200/26) |
3 x 25 |
0.9 |
1.8 |
26.6 |
1346 |
2(280/26) |
3 x 35 |
0.9 |
1.8 |
29.2 |
1744 |
1(400/26) |
3 x 50 |
1 |
1.8 |
32.3 |
2262 |
2/0(356/24) |
3 x 70 |
1.1 |
1.9 |
38.5 |
3188 |
3/0(485/24) |
3 x 95 |
1.1 |
2 |
44.2 |
4309 |
4/0(614/24) |
3 x 120 |
1.2 |
2.1 |
51.6 |
5635 |
250MCM |
3 x 150 |
1.4 |
2.3 |
56.6 |
6921 |
350MCM |
3 x 185 |
1.6 |
2.4 |
64.2 |
8079 |
450MCM |
3 x 240 |
1.7 |
2.6 |
72.7 |
10639 |
