ES05Z1-K(AS)/ES07Z1-K(AS)

应用及描述
这些柔软低烟无卤的电缆主要用于公公共基础设施的永久安装,以及在着火的情况下必须低烟低毒性气体释放的地方,如医院,学校,购物大厦,机场和所有需要防火区域的安装。也适合安装于单独的支路中,有时可以用于室内。


标准及认证
UNE211002, NF C 32-070, IEC 60332-3, IEC 60754-1, IEC 60754-2 ,IEC 61034, EN 50266, EN 50267


电缆结构
- 柔软电解铜导体
- 遵循UNE-EN 60228 cl-5,IEC 60228 cl-5
- 无卤热塑性化合物绝缘T17, 遵循UNE 211002 and HD 21.15S1:2006.

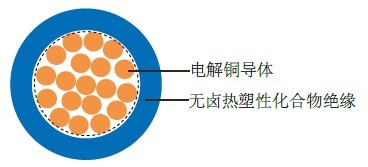

ES05Z1-K(AS)西班牙标准工业电缆ES05Z1-K(AS)西班牙标准工业电缆


技术特性
- 工作电压: 300/500V(ES05Z1-K)
450/750V(ES07Z1-K)
- 测试电压: 2000V(ES05Z1-K)
2500V(ES07Z1-K)
- 最小弯曲半径: 5×Ø
- 应用时的工作温度: -15℃ - +70℃
- 短路时可达到的温度: +70℃
- 绝缘电阻: 350 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

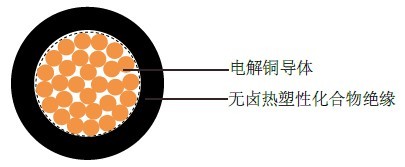

ES07Z1-K(AS)西班牙标准工业电缆ES07Z1-K(AS)西班牙标准工业电缆

电缆参数

线规

芯数 x 导体
截面积
# x mm²

标称绝缘厚度
mm

标称外径
mm

标称铜的重量
kg/km

标称电缆重量
kg/km

ES05Z1-K(AS)

20(16/32)

1×0.50

0.6

2.2

4.8

8.9

18(24/32)

1×0.75

0.6

2.42

7.2

11.5

17(32/32)

1×1

0.6

2.56

9.6

14.0

ES07Z1-K(AS)

16(30/30)

1 x 1.5

0,7

3.0

14.4

19.7

14(50/30)

1 x 2.5

0,8

3.7

24

31.1

12(56/28)

1 x 4

0,8

4.22

38

45.7

10(84/28)

1 x 6

0,8

4.88

58

63.8

8(80/26)

1 x 10

1,0

6.25

96

109

6(128/26)

1 x 16

1,0

7.7

154

172

4(200/26)

1 x 25

1,2

9.3

240

265

2(280/26)

1 x 35

1,2

10.9

336

360

1(400/26)

1 x 50

1,4

12.5

480

515

2/0(356/24)

1 x 70

1,4

14.6

672

692

3/0(485/24)

1 x 95

1,6

17.0

912

952
