CY LSZH编织电缆
应用及描述
CY低烟无卤屏蔽电缆主要用作检测，控制或调节控制设备的组装和生产线，输送机和计算机单元的内部连接线。适合固定安装或在临时移动时，中等机械应力的条件下的移动安装。也可安装于有火灾，烟雾排放和有毒气体可能威胁到生命和设备的潜在威胁的环境中。在有保护条件下可户外使用，或用于室内干燥或潮湿的环境。
标准及认证
BS6500, VDE0250, IEC 60332-3, IEC 60754-1

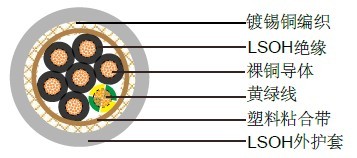

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- LSOH绝缘 H12- DIN VDE 027 PT23
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 塑料粘合带
- 镀锡铜编织屏蔽
- LSOH外护套
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -15º C ～ +70º C
- 静态时可承受的温度: -35º C ～ +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.3
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
20(16/32) |
2 x 0.5 |
7.0 |
35.0 |
80 |
20(16/32) |
3 x 0.5 |
7.3 |
45.5 |
106 |
20(16/32) |
4 x 0.5 |
7.9 |
55.0 |
123 |
20(16/32) |
5 G 0.5 |
8.4 |
66.0 |
134 |
20(16/32) |
7 G 0.5 |
9.9 |
80.5 |
160 |
20(16/32) |
12 G 0.5 |
11.3 |
138.5 |
237 |
18(24/32) |
2 x 0.75 |
7.4 |
45.0 |
115 |
18(24/32) |
3 x 0.75 |
7.9 |
57.9 |
125 |
18(24/32) |
4 x 0.75 |
8.4 |
64.0 |
141 |
18(24/32) |
5 x 0.75 |
8.9 |
77.4 |
162 |
18(24/32) |
7 X 0.75 |
10.6 |
102.0 |
187 |
18(24/32) |
12 G 0.75 |
12.3 |
177.0 |
313 |
18(24/32) |
18 G 0.75 |
14.5 |
243.0 |
456 |
18(24/32) |
25 G 0.75 |
16.6 |
307.3 |
575 |
17(32/32) |
2 x 1.0 |
7.9 |
50.0 |
127 |
17(32/32) |
3 x 1.0 |
8.2 |
65.3 |
140 |
17(32/32) |
4 x 1.0 |
8.7 |
78.1 |
160 |
17(32/32) |
5 G 1.0 |
9.5 |
89.4 |
182 |
17(32/32) |
7 G 1.0 |
10.8 |
113.6 |
215 |
17(32/32) |
12 G 1.0 |
13.3 |
188.1 |
352 |
17(32/32) |
18 G 1.0 |
15.5 |
286.0 |
514 |
17(32/32) |
25 G 1.0 |
17.5 |
388.5 |
677 |
17(32/32) |
41 G 1.0 |
22.0 |
578 |
1010 |
16(30/30) |
2 x 1.5 |
8.5 |
77.0 |
172 |
16(30/30) |
3 x 1.5 |
8.9 |
83.0 |
187 |
16(30/30) |
4 G 1.5 |
9.6 |
100.0 |
201 |
16(30/30) |
5 G 1.5 |
10.3 |
125.0 |
231 |
16(30/30) |
7 G 1.5 |
13.1 |
196.0 |
310 |
16(30/30) |
12 G 1.5 |
14.8 |
280.0 |
505 |
16(30/30) |
18 G 1.5 |
17.2 |
389.0 |
671 |
16(30/30) |
25 G 1.5 |
20.1 |
535.0 |
955 |
14(30/50) |
3 G 2.5 |
10.3 |
146.0 |
211 |
14(30/50) |
4 G 2.5 |
11.3 |
167.0 |
356 |
14(30/50) |
5 G 2.5 |
12.6 |
200.2 |
386 |
14(30/50) |
7 G 2.5 |
13.9 |
288.0 |
498 |
14(30/50) |
12 G 2.5 |
17.6 |
477.3 |
911 |
12(56/28) |
4 G 4 |
13.4 |
237.0 |
458 |
12(56/28) |
5 G 4 |
14.7 |
280.0 |
532 |
12(56/28) |
7 G 4 |
18.2 |
388.0 |
766 |
10(84/28) |
4 G 6 |
15.8 |
318.0 |
611 |
10(84/28) |
5 G 6 |
17.3 |
453.0 |
770 |
10(84/28) |
7 G 6 |
24.8 |
524.7 |
1035 |
8(80/26) |
4 G 10 |
24.4 |
558.0 |
986 |
6(128/26) |
4 G 16 |
28.1 |
804.0 |
1338 |
4(200/26) |
4 G 25 |
32.9 |
1289.0 |
2028 |
2(280/26) |
4 G 35 |
36.8 |
1693.0 |
2649 |
1(400/26) |
4 G 50 |
42.4 |
2342.0 |
3741 |
2/0(356/24) |
4 G 70 |
49.4 |
3035.0 |
5054 |
3/0(485/24) |
4 G 95 |
54.5 |
4055.0 |
6427 |
