CV

应用及描述
此电缆一般用于在干燥或潮湿环境中的电力分配,可露天安装,也可通过管道安装,或直埋于地下。


标准及认证
IEC 60502-1标准,JIS C 3605标准

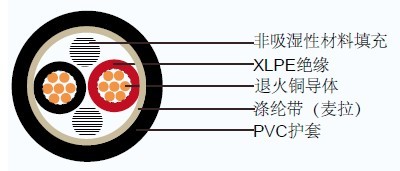

电缆结构
导体: 同心实心或多股退火铜导体
绝缘: 交联聚乙烯(XLPE)
颜色: 2-4芯-黑色, 白色, 红色,绿色
多于4芯: 黑色线芯加数字标注
填充: 非吸湿性材料(可选)
粘合带: 涤纶带(麦拉) (可选)
护套: 聚氯乙烯(PVC), 黑色

CV JIS日标工业电缆

技术特性
最大导体温度 90oC
回路电缆不超过 600 V
测试电压 3500 V(IEC)
2.5-6mm2 1500 V
10-25mm2 2000 V
35-70mm2 2500 V
95-400mm2 3000 V
500mm2 3500 V (JIS)

电缆参数

IEC 60502-1标准电缆

芯数

标称导体
截面积

导体股数

近似导体
直径

绝缘厚度

护套厚度

线缆外径

20°C时,
导体的最
大直流电

20°C时,
最小绝缘
电阻

环境温度
40°C时的
电流

电缆重量

mm²

mm

mm

mm

mm

Ohm / km

MOhm/km

A

kg / km

1

1.5

1

1.38

0.7

1.4

7

12.1

850

29

44

1.5

7

1.56

0.7

1.4

7

12.1

850

29

46

2.5

1

1.78

0.7

1.4

7

7.41

700

39

56

2.5

7

2.01

0.7

1.4

8

7.41

700

39

58

4

1

2.25

0.7

1.4

8

4.61

580

51

73

4

7

2.55

0.7

1.4

8

4.61

580

51

76

6

7

3.12

0.7

1.4

9

3.08

490

65

99

10

7

3.71

0.7

1.4

9

1.83

425

88

135

16

7

4.66

0.7

1.4

10

1.15

350

117

193

25

7

5.86

0.9

1.4

12

0.727

355

157

290

35

7

6.9

0.9

1.4

13

0.524

305

193

382

50

7

7.95

1

1.4

14

0.387

285

232

502

70

18

9.7

1.1

1.4

16

0.268

270

292

707

95

18

11.4

1.1

1.5

18

0.193

235

359

959

120

18

12.9

1.2

1.5

20

0.153

225

418

1194

150

34

14.45

1.4

1.6

22

0.124

240

480

1474

185

34

15.95

1.6

1.7

24

0.0991

240

554

1836

240

34

18.4

1.7

1.8

27

0.0754

225

658

2386

300

55

20.75

1.8

1.9

30

0.0601

210

760

2977

400

55

23.4

2

2

33

0.047

200

893

3781

500

55

26.61

2.2

2.1

37

0.0366

200

1034

4824

630

55

29.95

2.4

2.2

41

0.0283

200

1194

6195

2

1.5

1

1.38

0.7

1.8

12

12.1

850

27

99

1.5

7

1.56

0.7

1.8

12

12.1

850

27

116

2.5

1

1.78

0.7

1.8

13

7.41

700

32

140

2.5

7

2.01

0.7

1.8

13

7.41

700

32

146

4

1

2.25

0.7

1.8

14

4.61

580

42

180

4

7

2.55

0.7

1.8

14

4.61

580

42

189

6

7

3.12

0.7

1.8

15

3.08

490

56

242

10

7

3.71

0.7

1.8

17

1.83

425

75

321

16

7

4.66

0.7

1.8

18

1.15

350

98

452

25

7

5.86

0.9

1.8

22

0.727

355

131

671

35

7

6.9

0.9

1.8

24

0.524

305

156

876

50

7

7.95

1

1.8

26

0.387

285

198

1142

70

18

9.7

1.1

1.9

31

0.268

270

240

1612

95

18

11.4

1.1

2

35

0.193

235

289

2180

120

18

12.9

1.2

2.1

38

0.153

225

340

2719

150

34

14.45

1.4

2.2

42

0.124

240

380

3350

185

34

15.95

1.6

2.4

47

0.0991

240

490

4168

240

34

18.4

1.7

2.6

52

0.0754

225

546

5412

300

55

20.75

1.8

2.7

58

0.0601

210

630

6,722

400

55

23.4

2

3

64

0.0470

200

780

8,557

500

55

26.61

2.2

3.2

72

0.0366

200

969

10903

630

55

29.95

2.4

3.5

80

0.0283

200

1070

13987

3

1.5

1

1.38

0.7

1.8

12

12.1

850

22

133

1.5

7

1.56

0.7

1.8

13

12.1

850

22

138

2.5

1

1.78

0.7

1.8

13

7.41

700

29

171

2.5

7

2.01

0.7

1.8

14

7.41

700

29

179

4

1

2.25

0.7

1.8

14

4.61

580

38

226

4

7

2.55

0.7

1.8

15

4.61

580

38

236

6

7

3.12

0.7

1.8

16

3.08

490

48

309

10

7

3.72

0.7

1.8

17

1.83

425

66

421

16

7

4.69

0.7

1.8

19

1.15

350

88

605

25

7

5.90

0.9

1.8

23

0.727

355

119

911

35

7

6.95

0.9

1.8

25

0.524

305

147

1204

50

7

8.00

1

1.8

28

0.387

285

177

1582

70

18

9.73

1.1

1.9

33

0.268

270

224

2260

95

18

11.45

1.1

2.1

37

0.193

235

275

3068

120

18

12.95

1.2

2.2

41

0.153

225

320

3835

150

18

14.27

1.4

2.3

45

0.124

240

366

4726

185

34

15.98

1.6

2.5

50

0.0991

240

422

5889

240

34

18.47

1.7

2.7

56

0.0754

225

497

7658

300

34

20.68

1.8

2.9

62

0.0601

210

568

9558

400

55

23.39

2

3.2

69

0.0470

200

658

12170

500

55

26.67

2.2

3.4

77

0.0366

200

748

15524

630

55

30.00

2.4

3.7

86

0.0283

200

843

19946

4

1.5

1

1.38

0.7

1.8

13

12.1

850

22

157

1.5

7

1.56

0.7

1.8

13

12.1

850

22

164

2.5

1

1.78

0.7

1.8

14

7.41

700

29

207

2.5

7

2.01

0.7

1.8

15

7.41

700

29

216

4

1

2.25

0.7

1.8

15

4.61

580

38

278

4

7

2.55

0.7

1.8

16

4.61

580

38

290

6

7

3.12

0.7

1.8

17

3.08

490

48

384

10

7

3.72

0.7

1.8

19

1.83

425

66

530

16

7

4.69

0.7

1.8

21

1.15

350

88

771

25

7

5.90

0.9

1.8

25

0.727

355

119

1170

35

7

6.95

0.9

1.8

28

0.524

305

147

1554

50

7

8.00

1

1.9

31

0.387

285

177

2063

70

18

9.73

1.1

2.1

36

0.268

270

224

2964

95

18

11.45

1.1

2.2

41

0.193

235

275

4009

120

18

12.95

1.2

2.3

45

0.153

225

320

5016

150

18

14.27

1.4

2.5

50

0.124

240

366

6206

180

34

15.98

1.6

2.7

55

0.0991

240

422

7731

240

34

18.47

1.7

2.9

62

0.0754

225

497

10058

300

34

20.68

1.8

3.1

68

0.0601

210

568

12553

400

55

23.39

2

3.4

76

0.0470

200

658

15984

500

55

26.67

2.2

3.7

86

0.0366

200

748

20433

630

55

30.00

2.4

4

95

0.0283

200

843

26256


JIS C 3605电缆

芯数

标称导体
截面积

导体股数

近似导体
直径

绝缘厚度

护套厚度

线缆外径

20°C时,
导体的最
大直流电

20°C时,
最小绝缘
电阻

环境温度
40°C时的
电流

电缆重量

mm²

mm

mm

mm

mm

Ohm / km

MOhm/km

A

kg / km



1

2.5

1

1.78

0.72

1.35

7

7.41

2500

39

55

2.5

7

2.01

0.72

1.35

8

7.41

2500

39

57

4

1

2.25

0.72

1.35

8

4.61

2500

51

72

4

7

2.55

0.72

1.35

8

4.61

2500

51

75

6

7

3.12

0.9

1.35

9

3.08

2500

65

103

10

7

3.71

0.9

1.35

10

1.83

2000

88

139

16

7

4.66

0.9

1.35

11

1.15

1500

117

198

25

7

5.86

1.08

1.35

12

0.727

1500

157

294

35

7

6.9

1.08

1.35

13

0.524

1500

193

387

50

7

7.95

1.35

1.35

15

0.387

1500

232

514

70

18

9.7

1.35

1.35

17

0.268

1500

292

716

95

18

11.4

1.8

1.35

19

0.193

1500

359

986

120

18

12.9

1.8

1.35

21

0.153

1500

418

1217

150

34

14.45

1.8

1.35

22

0.124

1000

480

1478

185

34

15.95

2.25

1.53

25

0.0991

1000

554

1866

240

34

18.4

2.25

1.62

28

0.0754

1000

658

2411

300

55

20.75

2.25

1.71

31

0.0601

900

760

2993

400

55

23.4

2.25

1.8

34

0.047

800

893

3778

500

55

26.61

2.7

1.89

38

0.0366

800

1034

4846

2

2.5

1

1.78

0.72

1.35

12

7.41

2500

29

120

2.5

7

2.01

0.72

1.35

12

7.41

2500

29

126

4

1

2.25

0.72

1.35

13

4.61

2500

38

157

4

7

2.55

0.72

1.35

13

4.61

2500

38

167

6

7

3.12

0.9

1.35

15

3.08

2500

48

229

10

7

3.71

0.9

1.35

16

1.83

2000

66

307

16

7

4.66

0.9

1.35

18

1.15

1500

88

435

25

7

5.86

1.08

1.35

21

0.727

1500

119

649

35

7

6.9

1.08

1.44

24

0.524

1500

147

861

50

7

7.95

1.35

1.44

27

0.387

1500

177

1145

70

18

9.7

1.35

1.62

31

0.268

1500

224

1611

95

18

11.4

1.8

1.89

37

0.193

1500

275

2278

120

18

12.9

1.8

1.89

40

0.153

1500

320

2793

150

18

14.45

1.8

2.07

44

0.124

1000

366

3405

185

34

15.95

2.25

2.34

49

0.0991

1000

422

4300

240

34

18.4

2.25

2.43

54

0.0754

1000

497

5509

300

34

20.75

2.25

2.7

59

0.0601

900

568

6844



3

2.5

1

1.78

0.72

1.35

12

7.41

2500

29

149

2.5

7

2.01

0.72

1.35

13

7.41

2500

29

157

4

1

2.25

0.72

1.35

13

4.61

2500

38

201

4

7

2.55

0.72

1.35

14

4.61

2500

38

213

6

7

3.12

0.9

1.35

16

3.08

2500

48

297

10

7

3.71

0.9

1.35

17

1.83

2000

66

408

16

7

4.66

0.9

1.35

19

1.15

1500

88

591

25

7

5.86

1.08

1.35

23

0.727

1500

119

891

35

7

6.9

1.08

1.53

25

0.524

1500

147

1200

50

7

7.95

1.35

1.71

30

0.387

1500

177

1625

70

18

9.7

1.35

1.71

34

0.268

1500

224

2277

95

18

11.4

1.8

1.98

40

0.193

1500

275

3192

120

18

12.9

1.8

1.98

43

0.153

1500

320

3931

150

18

14.45

1.8

2.16

47

0.124

1000

366

4798

185

34

15.95

2.25

2.43

52

0.0991

1000

422

6052

240

34

18.4

2.25

2.61

58

0.0754

1000

497

7807

300

34

20.75

2.25

2.79

63

0.0601

900

568

9682



4

2.5

1

1.78

0.72

1.35

13

7.41

2500

29

183

2.5

7

2.01

0.72

1.35

14

7.41

2500

29

192

4

1

2.25

0.72

1.35

14

4.61

2500

38

250

4

7

2.55

0.72

1.35

15

4.61

2500

38

265

6

7

3.12

0.9

1.35

17

3.08

2500

48

374

10

7

3.71

0.9

1.35

19

1.83

2000

66

519

16

7

4.66

0.9

1.35

21

1.15

1500

88

758

25

7

5.86

1.08

1.44

25

0.727

1500

119

1160

35

7

6.9

1.08

1.62

28

0.524

1500

147

1564

50

7

7.95

1.35

1.8

33

0.387

1500

177

2129

70

18

9.7

1.35

1.8

37

0.268

1500

224

2974

95

18

11.4

1.8

2.16

44

0.193

1500

275

4184

120

18

12.9

1.8

2.16

48

0.153

1500

320

5159

150

34

14.45

1.8

2.43

52

0.124

1000

366

6317

185

34

15.95

2.25

2.61

58

0.0991

1000

422

7937
