A07RN-F
应用及描述
这些电缆高度柔软,可以抵御恶劣的天气,耐臭氧,耐油脂,在干燥和潮湿的环境中,主要用于中型机械中电动工具,移动部件和机器的连接,也可用于室外,易爆环境,商业和农业及很多其他领域。也适用于固定敷设,例如临时建筑物的墙壁中,直接在敷设于起重设备的模块,机械设备中等。在单相或三相系统中的最大工作电压是Uo/U 476/825 V,直流电系统最大工作电压为Uo/U 619/1238 V,如果在一个
固定的或受保护的的安装Uo / U为600/1000 V。
标准及认证
CEI 20-19, HD 22.4, IEC 60245-4, CE低压73/23/EEC & 93/68/EEC指令.,ROHS认证

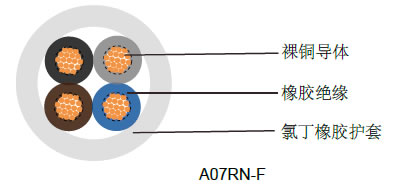

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 3,4,& 5芯 - 没有黄绿接电线
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- 氯丁橡胶护套 EM2
技术特性
- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -25º C to +60º C
- 固定安装温度: -40º C to +60º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 重量 kg/Km |
标称电缆 重量 kg/Km |
16(30/30) | 3 x 1.5 | 0.8 | 1.6 | 9.2-11.9 | 43 | 165 |
16(30/30) | 4 x 1.5 | 0.8 | 1.7 | 10.2-13.1 | 58 | 200 |
16(30/30) | 5 x 1.5 | 0.8 | 1.8 | 11.2-14.4 | 72 | 240 |
16(30/30) | 7 x 1.5 | 0.8 | 2.6 | 14.5-17.5 | 101 | 385 |
16(30/30) | 12 x 1.5 | 0.8 | 2.9 | 17.6-22.4 | 173 | 516 |
16(30/30) | 19 x 1.5 | 0.8 | 3.2 | 20.7-26.3 | 274 | 800 |
16(30/30) | 24 x 1.5 | 0.8 | 3.5 | 24.3-30.7 | 346 | 882 |
16(30/30) | 27 x 1.5 | 0.8 | 3.6 | 25.5-31.5 | 389 | 1077 |
14(50/30) | 3 x 2.5 | 0.9 | 1.8 | 10.9-14.0 | 72 | 235 |
14(50/30) | 4 x 2.5 | 0.9 | 1.9 | 12.1-15.5 | 96 | 290 |
14(50/30) | 7 x 2.5 | 0.9 | 2.8 | 16.5-20.0 | 168 | 520 |
14(50/30) | 12 x 2.5 | 0.9 | 3.1 | 20.6-26.2 | 288 | 810 |
14(50/30) | 19 x 2.5 | 0.9 | 3.5 | 25.5-31.0 | 456 | 1200 |
14(50/30) | 24 x 2.5 | 0.9 | 3.9 | 28.8-36.4 | 576 | 1650 |
14(50/30) | 27 x 2.5 | 0.9 | 4.2 | 30.0-37.0 | 648 | 1521 |
14(50/30) | 37x 2.5 | 0.9 | 4.5 | 34.0-37.5 | 725 | 1952 |
12(56/28) | 3 x 4 | 1 | 1.9 | 12.7-16.2 | 115 | 320 |
12(56/28) | 4 x 4 | 1 | 2 | 14.0-17.9 | 154 | 395 |
10(84/28) | 3 x 6 | 1 | 2.1 | 14.1-18.0 | 173 | 495 |
10(84/28) | 4 x 6 | 1 | 2.3 | 15.7-20.0 | 230 | 610 |
8(80/26) | 3 x 10 | 1.2 | 3.3 | 19.1-24.2 | 288 | 880 |
8(80/26) | 4 x 10 | 1.2 | 3.4 | 20.9-26.5 | 384 | 1060 |
6(128/26) | 3 x 16 | 1.2 | 3.5 | 21.8-27.6 | 461 | 1090 |
6(128/26) | 4 x 16 | 1.2 | 3.6 | 23.8-30.1 | 614 | 1345 |
