应用及描述
此电缆是为在海上应用，不需要机械保护。应用实例包括船舶和海上钻井平台和石油平台的固定布线。

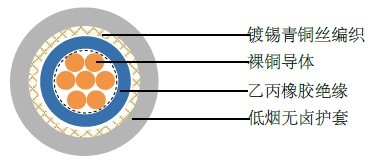

电缆结构
- 多股柔软裸铜导体
- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2
- EPR(乙丙橡胶)绝缘，遵循BS 6899, 白色
- TPBWB (镀锡青铜丝编织)，非磁性铠装
- LSOH (低烟无卤), SW4，遵循BS 6899
技术特性
- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 达到10mm² - 3x外径
10mm²-25mm² - 4x外径
25mm²以上 - 6x外径
- 工作温度范围: -25º C～+85º C
- 氧指数32%, HCL 5%
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
内衬厚度 mm |
编织直径 mm |
标称 护套厚度 mm |
标称外径 |
标称电缆重量 |
17(7/26) |
1x1.0 |
0.8 |
1 |
0.3 |
1 |
8.8 |
135 |
16(7/24) |
1x1.5 |
0.8 |
1 |
0.3 |
1.1 |
9.3 |
145 |
14(7/22) |
1x2.5 |
0.8 |
1 |
0.3 |
1.1 |
9.8 |
165 |
12(7/20) |
1x4 |
1 |
1 |
0.3 |
1.1 |
10.8 |
190 |
10(7/18) |
1x6 |
1 |
1 |
0.3 |
1.1 |
11.4 |
225 |
8(7/16) |
1x10 |
1 |
1 |
0.3 |
1.2 |
13.1 |
315 |
6(7/14) |
1x16 |
1 |
1 |
0.3 |
1.2 |
14.2 |
395 |
4(7/12) |
1x25 |
1.2 |
1.2 |
0.3 |
1.3 |
16.7 |
565 |
2(7/10) |
1x35 |
1.2 |
1.2 |
0.3 |
1.4 |
17.8 |
670 |
1(19/13) |
1x50 |
1.4 |
1.4 |
0.3 |
1.4 |
19.7 |
865 |
2/0(19/11) |
1x70 |
1.4 |
1.4 |
0.3 |
1.5 |
22.1 |
1120 |
3/0(19/10) |
1x95 |
1.6 |
1.6 |
0.3 |
1.6 |
24.4 |
1440 |
4/0(37/12) |
1x120 |
1.6 |
1.6 |
0.3 |
1.7 |
26.6 |
1780 |
300MCM |
1x150 |
1.8 |
1.8 |
0.3 |
1.8 |
28.9 |
2120 |
350MCM |
1x185 |
2 |
2 |
0.45 |
1.9 |
32.5 |
2700 |
500MCM |
1x240 |
2.2 |
2.2 |
0.45 |
2 |
36 |
3410 |
-(61/10) |
1x300 |
2.4 |
2.4 |
0.45 |
2.2 |
39.4 |
4180 |
-(61/9) |
1x400 |
2.6 |
2.6 |
0.45 |
2.3 |
43.9 |
5280 |
-(61/8) |
1x500 |
2.8 |
2.8 |
0.45 |
2.5 |
48.1 |
6480 |
-(127/10) |
1x630 |
2.8 |
2.8 |
0.45 |
2.6 |
52.3 |
7820 |
